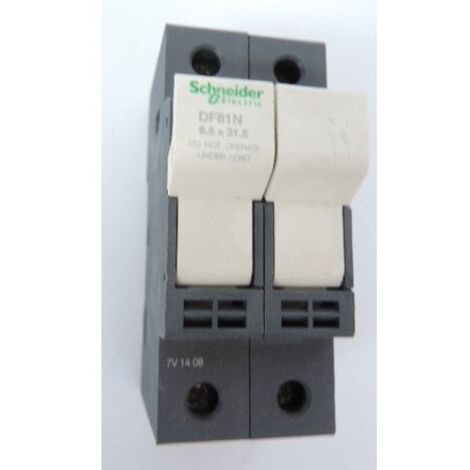

Df81n Porte Fusible à Tiroir 25a - 1p+n - Pour Fusibles 8x31mm - Schneider Electric Tesys Df

Porte fusibles 25A 1P+N TeSys MGN15716

Issu de la gamme TeSys DF, ce porte fusible coupe l'électricité du circuit en cas de court-circuit. Les porte fusibles de cette gamme permette l'utilisation de fusibles à hauts calibres.

Ce porte fusible doit être positionné sur un circuit de tension 220V et ne doit pas intégrer de fusibles calibrés à plus de 25A.

Il se branche sur le rail DIN de votre tableau électrique grâce à un système de connexion à vis. Les bornes du porte fusibles peuvent être raccordées par des câbles de en câble rigide.

Le sectionneur à fusibles DF81N 1P+N fabriqué par Schneider Electric intègre 1 fusible et occupe 1 module de 18mm dans votre coffret électrique.

L'essentiel du porte fusible DF81N

• Fabriqué en Tunisie
• Dimension de la cartouche : 8x31mm
• Sans voyant visible

Caractéristiques principales du Porte fusible Schneider DF81N :

• Gamme : TeSys

• Nom du produit : TeSys DF

• Type de produit ou équipement : Porte-fusibles

• Nom de l'appareil : DF8

• composition de l'appareil : tubular link pour locked in Neutral pole

• Conformité : DF2BA cartouche fusibleDF2BN cartouche fusible

• Description des pôles : 1P + N

• Taille du fusible : 8,3 x 31,5 mm

• type de fusible : , gG, aM

• type de commande : Par maneton cadenassable

• Catégorie d'emploi : AC-20B se conformer à IEC 60947-3

• [Ue] tension assignée d'emploi : 400 V CA

• [Ie] courant assigné d'emploi : 25 A à 400 V CA

• [Ith] courant thermique conventionnel : 25 A à <20 °C

• Niveau d?isolement à fréquence industrielle 50Hz 1mn : 500 VCA

• [Uimp] tension assignée de tenue aux chocs : 6 kV

• catégorie de surtension : III

• résistance de court-circuit : 20 kA 400 V se conformer à IEC 60947-3

• puissance dissipée en W : 2,5 W maximum power dissipation by fuse

• Complémentaires Normes : EN/IEC 60947-3EN/IEC 60269-2

• Certifications du produit : CEIEACDNV-GL

• Support de montage : Rail DIN symétrique 35 mm

• position de montage : Vertical (tolérance: +/- 23°)

• mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?16 mm²rigideBorniers à vis-étrier 2 câble(s) 1?6 mm²rigideBorniers à vis-étrier 1 câble(s) 1?16 mm²souple avec ou sansBorniers à vis-étrier 2 câble(s) 1?6 mm²souple avec ou sans

• Couple de serrage : 2,2 N.m - avec tournevis PZ22,2 N.m - avec tournevis plat Ø 5,5 mm

• Hauteur : 79,5 mm

• Largeur : 35 mm

• Profondeur : 61 mm

• Poids du produit : 0,087 kg

• Quantité du lot : Jeu de 6
