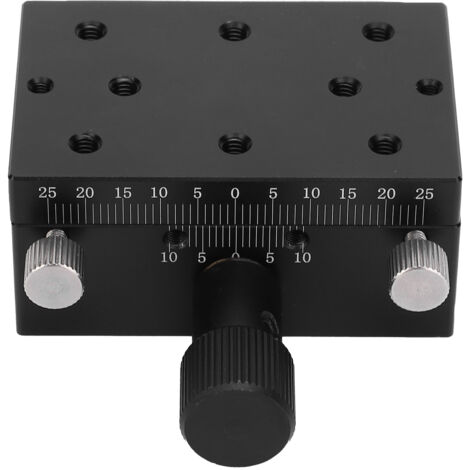

Découvrez notre étage linéaire à axe X, modèle HB-A60, un composant de précision conçu pour une large gamme d'applications exigeantes. Son corps principal est fabriqué en alliage d'aluminium anodisé noir, assurant une construction légère sans compromis sur la robustesse. Ce matériau offre une excellente résistance aux rayures, aux chocs, à la corrosion et à l'usure par friction, tout en garantissant un fonctionnement silencieux.
Le déplacement précis est assuré par une commande manuelle via une poignée à rotation par engrenage, couplée à un système de transmission pignon-crémaillère. Il glisse avec une grande précision et une fluidité remarquable sur un rail guide de type queue d'aronde. Cette conception offre une grande résistance à la charge (39,2 N en charge horizontale) et un mouvement extrêmement stable.
Pour une sécurité accrue, l'étage est équipé d'une protection à angle R sur l'axe X. La table de dimensions 60 x 40 mm (environ) comporte 8 trous de montage filetés (diamètre ~4 mm, profondeur ~7,5 mm) pour une fixation aisée sur vos équipements. La course de déplacement est de ±21 mm environ, avec une échelle minimale de 0,01 mm et une rectitude de 0,03 mm.
Idéal pour l'équipement optique, les instruments de mesure, la fabrication de semi-conducteurs, les machines de test, les microscopes, le matériel photographique, les robots de manutention, les machines d'usinage, les presses d'imprimerie et bien d'autres applications.
Le colis comprend : 1 étage linéaire à axe X.
Caractéristiques
- MarqueYUDO
- Longueur16 cm
- Hauteur4 cm
- MatièresAluminium
- CouleurMulticouleur
