Plateforme de glissement à longue course HC25-A200 avec rainure en queue d'aronde et réglage fin
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

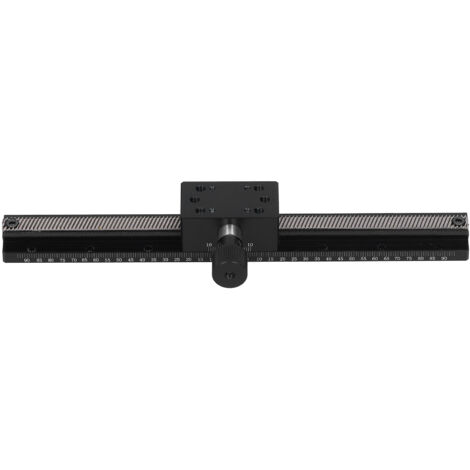

Découvrez notre étage linéaire à axe X, modèle HC25-A200, un composant de précision conçu pour une large gamme d'applications exigeantes. Son corps principal est fabriqué en alliage d'aluminium de haute qualité, anodisé noir, offrant un excellent rapport résistance/poids pour une manipulation aisée.
Ce plateau est à la fois robuste, résistant à l'usure par friction et fonctionne de manière silencieuse. Il bénéficie d'une finition résistante aux rayures, aux chocs et à la corrosion, garantissant sa durabilité dans le temps. Le système de guidage par rail à queue d'aronde assure un mouvement d'une grande précision et d'une fluidité remarquable, avec une excellente résistance à la charge et une stabilité optimale pendant le déplacement.
Commandé manuellement par une poignée à rotation par engrenages, il est équipé d'un bouton de type pignon + crémaillère pour un contrôle précis. Vous pouvez faire avancer l'entraînement en tournant manuellement ce bouton. L'étage linéaire sur l'axe X intègre une protection à angle R pour une sécurité accrue lors des manipulations.
**Détails et dimensions du produit :**
* **Type d'article :** Étage linéaire à axe X
* **Modèle :** HC25-A200
* **Dimensions de la table :** Environ 42 x 25 mm / 1,7 x 1 pouce
* **Direction de déplacement :** 1 direction (axe X)
* **Matériau du corps :** Alliage d'aluminium (anodisé noir)
* **Mode d'entraînement :** Manuel (bouton pignon + crémaillère)
* **Type de rail :** À queue d'aronde (guidage par crémaillère)
* **Nombre de trous de montage filetés sur le plateau :** 6
* **Diamètre des trous de montage :** Environ 4 mm / 0,2 pouce
* **Profondeur des trous de montage :** Environ 6 mm / 0,2 pouce
* **Résistance à la charge horizontale :** 29,4 N (3 kgf)
* **Longueur totale :** Environ 200 mm / 7,9 pouces
* **Course de déplacement :** ± Environ 90 mm / 3,5 pouces
* **Échelle minimale :** 0,01 mm
* **Rectitude :** 0,03 mm
**Champ d'application :** Idéal pour l'équipement optique, les instruments de mesure, les équipements de fabrication de semi-conducteurs, les machines d'essai, les microscopes, le matériel photographique, les robots de manutention, les machines de traitement, les presses d'imprimerie et bien d'autres applications.
**Contenu du colis :**
1 x Étage linéaire à axe X.
Caractéristiques
- MarqueYUDO
- Hauteur6 cm
- MatièresAluminium
- CouleurMulticouleur
- Type d'accessoires pour outil de mesure & détectionTrépied
