Plateforme de Dovetail Manuel Axe Z Précision Élevée avec Système de Levage à Engrenages HFLA40 40x40mm
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

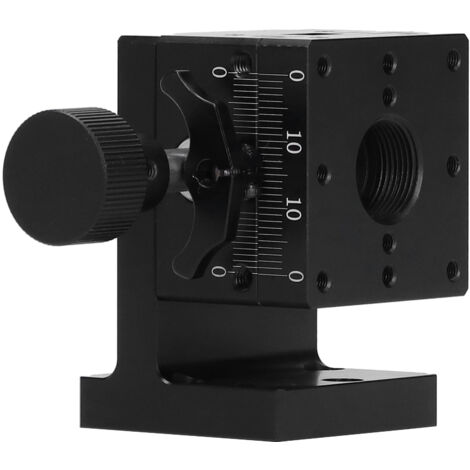

Découvrez notre plateforme de réglage manuel à queue d'aronde pour axe Z, modèle HFL-A40. Conçue pour une précision et une fiabilité exceptionnelles, cette plateforme est un outil indispensable pour vos applications de haute précision.
Fabriquée en alliage d'aluminium anodisé noir, cette plateforme allie légèreté et robustesse. Elle est résistante à l'usure par frottement, fonctionne silencieusement, et offre une bonne résistance aux rayures et aux chocs.
Son mécanisme de mouvement est précis et stable. Le déplacement vertical (axe Z) est contrôlé par une manivelle rotative actionnant un système d'engrenages. La glissière à rainures en queue d'aronde assure une grande résistance à la charge et un mouvement fluide et stable, sans jeu.
La plateforme intègre une protection de sécurité à angle R pour une manipulation sûre. Compacte, elle est facile à transporter et à ranger, tout en restant très pratique d'utilisation.
**Spécifications détaillées :**
* **Type d'article :** Plateforme de réglage manuel à queue d'aronde pour axe Z
* **Modèle :** HFL-A40
* **Dimensions de la plateforme :** Environ 40 x 40 mm / 1,6 x 1,6 pouces
* **Direction du mouvement :** Unidirectionnel selon l'axe Z (direction verticale)
* **Matière du corps :** Alliage d'aluminium (anodisé noir)
* **Méthode de mouvement :** Avance par engrenages et manivelle rotative
* **Type de rail :** Glissière à rainures en queue d'aronde
* **Nombre de trous taraudés sur le plateau :** 10
* **Diamètre des trous taraudés :** Environ 4 mm / 0,16 pouce
* **Profondeur des trous taraudés :** Environ 6 mm / 0,2 pouce
* **Charge supportée :** 29,4 N (3 kgf)
* **Course de déplacement vertical :** ± environ 10 mm / 0,4 pouce
* **Échelle minimale :** 0,01 mm
* **Parallélisme :** 20 μm
* **Parallélisme en mouvement :** ≤ 0,01 mm / 13 mm
**Champ d'application :**
Idéale pour une utilisation avec des équipements optiques, des instruments de mesure, des équipements de fabrication de semi-conducteurs, des machines d'essai, des microscopes, des systèmes de transport et bien d'autres.
**Contenu du colis :**
Vous recevrez 1 plateforme de réglage manuel à queue d'aronde pour axe Z.
Caractéristiques
- MarqueYUDO
- Longueur16 cm
- Hauteur4 cm
- MatièresAluminium
- CouleurMulticouleur
