Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm R4.65 - panneau(x) de 1.2 m²

Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
Panneau pour sol EFISOL TMS isolant Ep.100mm 1200x1000mm  R4.65 - panneau(x) de 1.2 m²
SOPREMA
11 modèles
50
46
-
9%
56,06 €
Paiement sécurisé
3 x 20€ offerts sur vos premiers achatsProfessionnels, prix pros HT
Bon à savoir
  • Retour sous 14 jours
Détails du produit
Caractéristiques
  • Longueur
    120 cm
  • Largeur
    100 cm
  • Hauteur
    10 cm
  • Matières
    Polyuréthane, Polyéthylène (PE)
  • Forme
    Plan
  • Intérieur / extérieur
    Extérieur
  • Réf. ManoMano
    ME79378651
  • MMID
    650402838305
  • Réf. fabricant
    00098542-RB4C-CAL024
Description

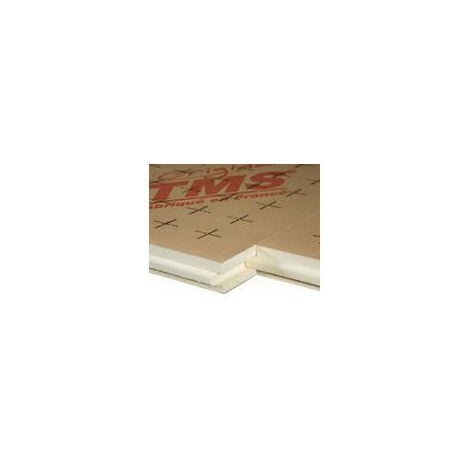

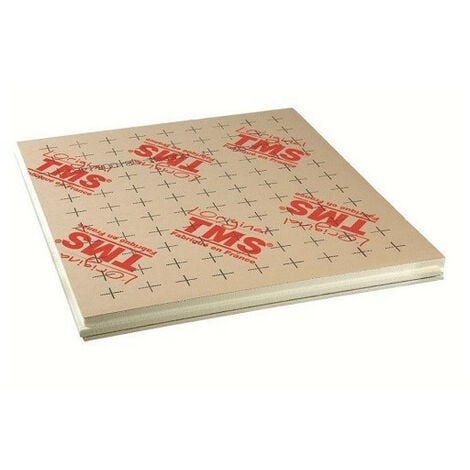

EFISOL TMS® plaque isolante pour sol en polyuréthane, aussi appelé EFYOS TMS

Vente à l'unité

-

EFISOL TMS est l'isolant Sol universel sous chape flotante, sur terre-plein ou vide sanitaire, avec ou sans système de chauffage intégré. Il est constitué d'une plaque en mousse de polyuréthane sans HCFC, ni HFC.

LES PRÉCIEUX CONSEILS TECHNIQUES EFISOL:

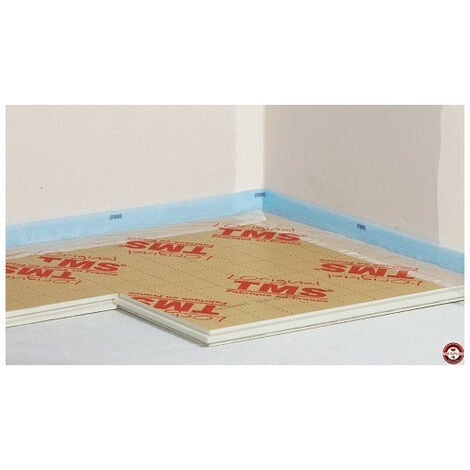

Les découpes sont faites à la scie égoïne. Les panneaux sont posés à joints décalés en les emboîtant entre eux afin de limiter les ponts thermiques. Les tubes ou trames chauffantes sont fixés directement sur les panneaux sans pose préalable de film plastique. Prévoir le pontage des joints avec un adhésif étanche dans le cas de planchers chauffants. Intercaler entre les panneaux TMS® EFISOL et les parois verticales une bande périphérique en Efirive posée avant les panneaux.

Efirive : la bande de pourtour DE TMS® Efirive est une bande périphérique en polyéthylène avec une jupe adhésive pour les chapes flottantes sur Isolant TMS®. Elle garantit en tant que bande résiliente posée en une seule opération, la désolidarisation de la chape flottante par rapport aux parois et l'étanchéité périphérique grâce à sa jupe adhésive qui recouvre l'isolant.

TMS® et CPT Plancher Rayonnant électrique (PRE) (cahier CSTB n°3606-V3)

Le Cahier des Prescriptions Techniques du PRE impose un isolant thermique qui possède :

• un classement spécifique conforme au DTU 52.10 (SC1 a2 Ch)

• une résistance thermique minimale RD égale à - 1,00 m2 .K/W

sur local chauffé : TMS® 25 mm, - 2,20 m2 .K/W

sur support non isolé : TMS® 48 mm, - 2,50 m2 .K/W

sur plancher non isolé en contact avec l'extérieur : TMS® 56 m, associé à une bande de désolidarisation périphérique entre cloisons et chape flottante : Efirive de 120, 150 ou 180 mm de haut et en 5 ou 8 mm d'épaisseur (selon Avis Techniques de la chape).

Les joints des panneaux sont pontés à l'aide d'un ruban adhésif d'au moins 5 cm de large.

Descriptif techniques EFISOL - TMS

TMS® est un panneau constitué de mousse de polyuréthane (PU) sans HCFC ni HFC. Il répond aux exigences techniques et thermiques des isolants sous chape flottante avec ou sans système de chauffage intégré. TMS® mêle à la fois performances, fiabilité, économie et représente ainsi un intérêt majeur pour les professionnels du bâtiment dont les constructeurs de maisons individuelles et promoteurs grâce à l`uniformisation des techniques de plancher. Pour les Bureaux d'études thermiques - c`est la réponse assurée à la RT 2012. Pour les Poseurs, c`est la simplicité de mise en oeuvre pour les solutions de projets BBC et BEPOS.

TMS se pose sans ravoirage nécessaire au cctp.

Titulaire de l`ACERMI N° 08/006/481

EFISOL TMS® et DTU 52.10

Le nouveau DTU 52.10 traitant de la mise en œuvre de sous-couches isolantes sous chape flottante précise :

• Un classement spécifique pour les applications en sol, certifié ACERMI. TMS® est classé SC1 a2 Ch.

• La mise en œuvre d'un film polyéthylène de 150 µm sous l'isolant (sauf en cas de planchers chauffants).

• La dimension maxi de 1 500 mm pour les panneaux SC1. TMS® en 1 200 x 1 000 mm est donc conforme.

• L`interposition d`une bande périphérique entre cloisons et chape flottante. Efirive de 120, 150 ou 180 mm de haut et en 5 mm.

TMS® et chape fluide

TMS® est compatible avec les chapes fluides anhydrites ou à base de ciment sous Avis Technique. Il revient à l`utilisateur de vérifier dans cet Avis Technique les dispositions à prendre quand à la protection des joints du TMS® contre la pénétration de laitance de la chape et l`épaisseur de la bande périphérique Efirive (5 ou 8 mm).

EFISOL TMS® et DTU 13.3

TMS® Convient pour l'isolation sous dallage (module d'élasticité Es>2,1 MPa). L`épaisseur maximale de TMS® est calculée selon les dispositions du DTU 13.3 en fonction de la destination du dallage (cf tableau ci dessous) ou de calculs de charges réalisés par le Bureau d`Études Béton référent du projet. *épaisseur non standard, nous consulter.

EFISOL TMS® et dalle portée

Les panneaux TMS® peuvent être utilisés en isolation de dalle portée (conçue selon l`Eurocode 2 et les règles BAEL), dont les charges et efforts sont transmis uniquement aux fondations via les longrines ou les semelles.

EFISOL TMS® et DTU 65.14.

Ce DTU traite de la mise en œuvre des systèmes de chauffage par le sol à eau chaude. Il précise :

• TMS® dispose de parement multicouche et d'un usinage qui affranchissent de la pose du film polyéthylène. Un pontage des joints avec un adhésif étanche doit être réalisé.

• La bande résiliente doit aller du plancher support jusqu'à la surface finie du plancher et permettre un mouvement de la chape d'au moins 5 mm. Utiliser Efirive de 5 mm d'épaisseur pour chapes traditionnelles, 5 ou 8 mm pour chapes fluides selon leurs Avis Techniques. TMS® et CPT Plancher Rayonnant électrique (PRE) (cahier CSTB n°3606-V3)

Le Cahier des Prescriptions Techniques du PRE impose un isolant thermique qui possède :

• un classement spécifique conforme au DTU 52.10 (SC1 a2 Ch)

• une résistance thermique minimale RD égale à - 1,00 m2 .K/W

Sur local chauffé : TMS® 25 mm, - 2,20 m2 .K/W

Sur support non isolé : TMS® 48 mm, - 2,50 m2 .K/W

Sur plancher non isolé en contact avec l`extérieur : TMS® 56 m, associé à une bande de désolidarisation périphérique entre cloisons et chape flottante : Efirive de 120, 150 ou 180 mm de haut et en 5 ou 8 mm d'épaisseur (selon Avis Techniques de la chape).

Les joints des panneaux sont pontés à l`aide d`un ruban adhésif d`au moins 5 cm de large.

Mise en oeuvre :

Les découpes sont faites à la scie égoïne. Les panneaux sont posés à joints décalés en les emboîtant entre eux afin de limiter les ponts thermiques. Les tubes ou trames chauffantes sont fixés directement sur les panneaux sans pose préalable de film de protection. Prévoir le pontage des joints avec un adhésif étanche dans le cas de planchers chauffants.
Pour le jointement, Intercaler entre les panneaux TMS® et les parois verticales une bande périphérique en Efirive posée avant les panneaux.

Performance :


La conductivité thermique varie selon l`épaisseur. Pour l`EFISOL TMS 25mm, la conductivité thermique est de 0,025 W/(m.K). Pour l`EFISOL TMS 30mm, la conductivité thermique est égal à 0,023 W/(m.K). Pour les autres épaisseurs, elle est de 0,022 W/(m.K) ( Epaisseur 40, 48, 52, 56, 68, 80, 100 et 120 mm)

EFISOL TMS 25MM

1.00

m2.K/W

EFISOL TMS 30MM

1.30

m2.K/W

EFISOL TMS 40MM

1.85

m2.K/W

EFISOL TMS 48MM

2.20

m2.K/W

EFISOL TMS 52MM

2.40

m2.K/W

EFISOL TMS 56MM

2.60

m2.K/W

EFISOL TMS 68MM

3.15

m2.K/W

EFISOL TMS 80MM

3.70

m2.K/W

EFISOL TMS 100MM

4.65

m2.K/W

EFISOL TMS 120MM

5.55

m2.K/W

Avantages de l`EFISOL TMS :

  • Le TMS® est un panneau isolant certifié ACERMI et marqué CE.
  • POLYVALENT : standardisation des techniques de plancher et économie dans la gestion et l`approvisionnement des chantiers. Supporte tous types de chapes : traditionnelles, fluides...
  • FORTES RESITANCES THERMIQUES : forte incidence sur la consommation conventionnelle d`énergie (Cep). Suppression des ponts thermiques de plancher pour un impact fort sur le respect de la RT 2012.
  • FAIBLE EPAISSEUR D`ISOLANT : à résitance thermique égale, réservation de plancher réduite.
  • PAREMENT MULTICOUCHE QUADRILLE : pose directe des éléments chauffants. Pas de pose de film polyéthylène sous l`élément chauffant. Découpe et suivi de calpinage aisés.
  • ISOLANT PLAN : pour une circulation facile sur chantier et l`agrafage simplifié des éléments chauffants.
