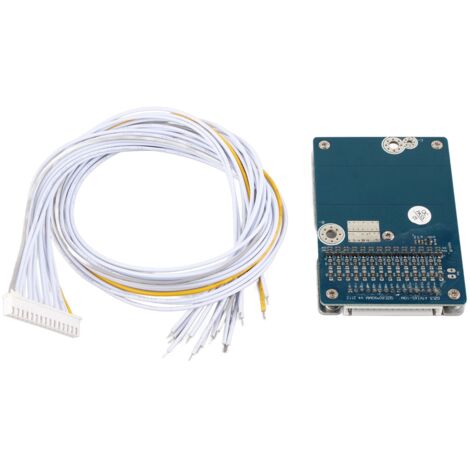

Plaque de protection BMS 48V 14S 40A pour batteries lithium-ion, module d'équilibrage de cellules TK14S40A-10M/V1

Bienvenue dans notre boutique !

Nous vous présentons notre module de protection et d'équilibrage pour batterie au lithium, un produit neuf et de haute qualité conçu pour la sécurité et la performance. Ce circuit imprimé de protection (BMS) intègre des MOSFETs haute performance pour des courants élevés et une haute tension de tenue. Ses composants internes bénéficient d'un traitement triple protection (anti-humidité, anti-statique, anti-interférences), garantissant une qualité stable et une fiabilité durable.

Il est équipé de multiples fonctions de sécurité essentielles : protection contre les courts-circuits, protection contre la surcharge, protection contre la décharge excessive, fonction d'équilibrage des cellules et une très faible résistance interne de conduction pour une efficacité maximale. Ce module est spécifiquement conçu pour les batteries au lithium rechargeables (ion lithium ou polymère lithium) avec une tension nominale de 3.7V par élément, en configuration de 10 à 14 éléments en série (pack 10S à 14S).

Spécifications détaillées :

Modèle : TK14S40A-10M/V1

Tension de protection contre la surcharge par élément : 5.24V ± 0.025V

Tension de réarmement après surcharge par élément : 4.19V ± 0.05V

Courant de charge nominal : ≤ 40A

Tension de protection contre la décharge excessive par élément : 2.8V ± 0.08V

Tension de réarmement après décharge excessive par élément : 3.0V ± 0.08V

Courant de protection à la décharge : 120A ± 10A

Protection court-circuit : Oui (réarmement par déconnexion de la charge)

Tension d'équilibrage : < 4.25V

Courant d'équilibrage : ≤ 26mA

Résistance interne : ≤ 3.5 mΩ

Autoconsommation : ≤ 50 µA

Poids : Environ 108g

Dimensions : Environ 60 mm (longueur) x 90 mm (largeur) x 10.1 mm (hauteur)

Ce module est de type "port séparé" (split port) : les bornes positives et négatives pour la charge et la décharge sont distinctes. Contrairement à un port unique, cela permet une gestion séparée des courants de charge et de décharge. Il inclut la fonction d'équilibrage actif, qui décharge les éléments à plus haute tension via une résistance pour attendre que les éléments à plus basse tension se rechargent, harmonisant ainsi la tension de l'ensemble de la batterie et améliorant ses performances et sa durée de vie.

Le colis contient :

1 x Module de protection et d'équilibrage pour batterie lithium

1 x Câble de connexion
