Plaque à bornes 165x100mm moteur électrique, 315A, Ø 16mm, type PB128

Produit similaire livré par
Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuit
Edecoa – Convertisseur de tension 12V à 230V – Onde sinusoïdale pure 2500W – Télécommande incluse – Protection contre surchauffe et court-circuit
289,99 €
42
Vendu par EM Distribution

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

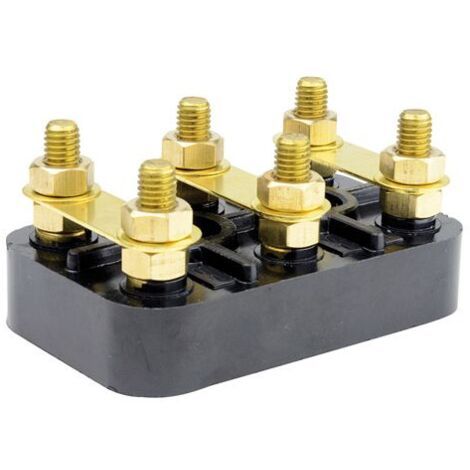

Plaque à bornes de dimensions 165x100mm, conçue pour les moteurs électriques avec un diamètre de trou de 16mm. Cette plaque est fabriquée en bakélite et est équipée de bornes fixes en laiton, de barrettes de couplage amovibles et d'écrous de fixation. Elle est idéale pour un câblage en usine ou sur site, respectant les normes ANSI / UL 486A-486B.

Spécifications techniques

  • Dimensions : 165x100mm
  • Diamètre du trou : Ø 16mm
  • Tension maximale : 600 V
  • Intensité maximale : 315 A
  • Classe thermique : F (155°C, échauffement permis 105°C)

Compatibilité et accessoires

  • Livrée avec écrous, rondelles et barrettes en laiton
  • 6 bornes fixes filetées en laiton
  • 3 barrettes de couplage amovibles en laiton
  • 12 écrous de fixation pour câbles et barrettes
  • 6 rondelles pour tenue des câbles
  • 2 trous oblongs de fixation

Installation

La plaque à bornes doit être fixée à l'aide des trous oblongs prévus à cet effet. Assurez-vous que les connexions sont sécurisées et conformes aux spécifications de votre moteur électrique.

Utilisation

Cette plaque à bornes est utilisée pour le raccordement de moteurs asynchrones triphasés. Le stator du moteur comporte trois enroulements identiques qui peuvent être couplés soit en étoile (Y) soit en triangle (∆), selon les besoins de votre réseau électrique.

Autres informations

Caractéristiques

  • Marque
    EM DISTRIBUTION
  • Poids
    1000 g
  • Intensité courant
    315 A
  • Matières
    Laiton
  • Couleur
    Noir

Questions fréquentes

Ce dispositif supporte une tension maximale de 600 V et une intensité maximale de 315 A.

L'installation doit être effectuée en utilisant les deux trous oblongs prévus pour la fixation, en s'assurant que toutes les connexions sont sécurisées et conformes aux spécifications du moteur électrique.

Ce dispositif est conçu pour le raccordement de moteurs asynchrones triphasés, permettant un couplage en étoile (Y) ou en triangle (∆) selon les besoins du réseau électrique.
