Description générale

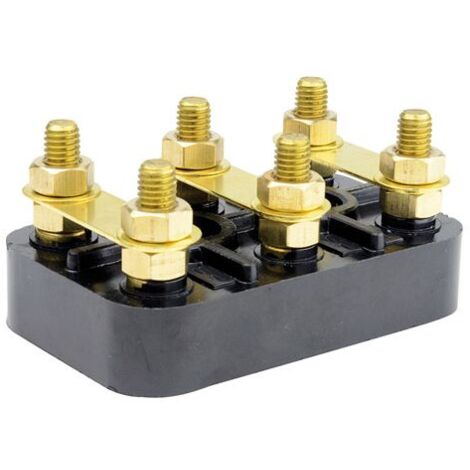

Plaque à bornes de dimensions 145x90mm, conçue pour les moteurs électriques, avec un diamètre de trou de 14mm. Elle est fabriquée en bakélite et permet une fixation par trou oblong. Cette plaque est livrée avec des écrous, rondelles et barrettes en laiton, et est adaptée pour un câblage en usine ou sur site, conforme aux normes ANSI / UL 486A-486B.Spécifications techniques
- Tension maximale : 600 V
- Intensité maximale : 280 A
- Classe thermique : F (155°C, échauffement permis 105°C)
- Matériaux : Base en bakélite, bornes fixes en laiton, barrettes de couplage amovibles en laiton
- Accessoires inclus : 12 écrous de fixation, 6 rondelles pour tenue des câbles
- Fixation : 2 trous oblongs
Compatibilité et accessoires
- Compatible avec les moteurs asynchrones triphasés
- Accessoires inclus : barrettes de couplage amovibles, écrous et rondelles
Installation
La plaque à bornes doit être installée en respectant les indications de câblage fournies. Il est important de choisir le couplage approprié (étoile ou triangle) en fonction de la tension de votre réseau et des spécifications du moteur électrique.
Utilisation
Cette plaque à bornes est utilisée pour le raccordement de moteurs électriques, permettant une connexion sécurisée et efficace des enroulements du stator. Le choix du couplage dépend des conditions nominales de fonctionnement indiquées sur la plaque signalétique du moteur.
