Informations produit

Description

Description générale

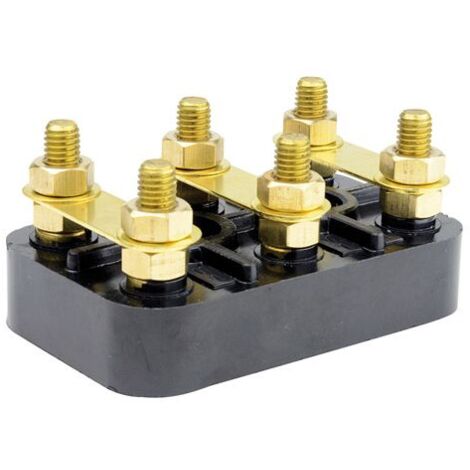

Plaque à bornes de dimensions 115x70mm, conçue pour les moteurs électriques avec un diamètre de fixation de ØM10. Cette plaque est fabriquée en bakélite et est équipée de bornes fixes en laiton, ainsi que de barrettes de couplage amovibles. Elle est livrée avec tous les accessoires nécessaires pour une installation facile, y compris des écrous et des rondelles.

Spécifications techniques

  • Dimensions : 115x70mm
  • Diamètre des trous de fixation : ØM10
  • Tension maximale : 600 V
  • Intensité maximale : 160 A
  • Classe thermique : F (155°C, échauffement permis 105°C)

Compatibilité et accessoires

  • Livrée avec 12 écrous de fixation pour câbles et barrettes
  • Inclut 6 rondelles pour la tenue des câbles
  • 3 barrettes de couplage amovibles en laiton
  • 2 trous oblongs pour fixation

Installation

La plaque à bornes peut être installée aussi bien en usine que sur site, conformément aux normes ANSI / UL 486A-486B. Assurez-vous de respecter les indications portées sur la plaque signalétique de votre moteur électrique pour un couplage optimal.

Utilisation

Cette plaque à bornes est idéale pour le raccordement de moteurs asynchrones triphasés. Le stator de ces moteurs comporte trois enroulements identiques qui peuvent être couplés soit en étoile (Y), soit en triangle (∆), selon la tension de votre réseau.

Autres informations

Caractéristiques

  • Marque
    EM DISTRIBUTION
  • Quantité par pack
    1
  • Couleur
    Noir
  • Intensité courant
    160 A
  • Largeur
    70 mm

Questions fréquentes

Cet équipement peut supporter une tension maximale de 600 V.

Le diamètre des trous de fixation est de ØM10.

L'intensité maximale que cet équipement peut gérer est de 160 A.
