Pivot de sol MUSTAD 8660TH 3050705635 Axe carré Butée 90° intégrée

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

-22% sur ce produit avec les tarifs négociés

Produit similaire livré par
Dpzo – Charnière invisible pour porte en bois – Capacité de charge 100 kg – Installation discrète – Rotation 360° – Dimensions 20 x 8 cm
Dpzo – Charnière invisible pour porte en bois – Capacité de charge 100 kg – Installation discrète – Rotation 360° – Dimensions 20 x 8 cm
10,13 €
Vendu par GpasPlus et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

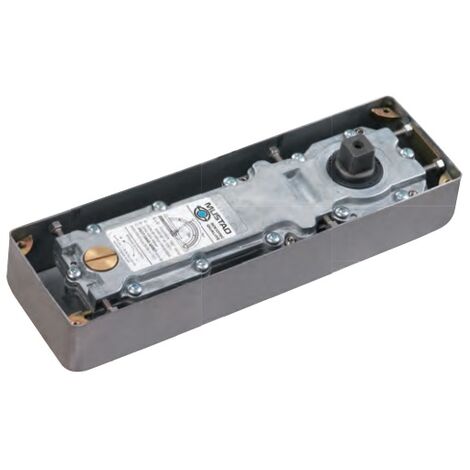

Le pivot de sol MUSTAD 8660TH (réf. 3050705635) est un ensemble de pivotement encastrable, conçu pour portes lourdes nécessitant une solution robuste et réparable. Il présente un boîtier métallique brut, un mécanisme interne en métal moulé, un axe carré avec capuchon pivot en caoutchouc/nylon et une butée mécanique intégrée à 90° pour un arrêt positif de la rotation.

Caractéristiques techniques

  • Type : pivot de sol encastré, série 8660TH (3050705635)
  • Matériaux visibles : boîtier métallique brut, mécanisme interne en métal moulé, capuchon pivot caoutchouc/nylon
  • Axe : axe carré
  • Butée : butée mécanique intégrée à 90°
  • Dimensions extérieures : 289 mm (L) x 105 mm (l) x 50 mm (h)
  • Dimensions boite interne : 272 mm x 83 mm ; pivot positionné à 56 mm de l'extrémité
  • Tolérances dimensionnelles : ±4 mm sur positions spécifiées
  • Fixation : plusieurs paliers à vis encastrés et couvercle amovible (vis visibles) pour accès au mécanisme

Compatibilité et accessoires

Compatible avec installations de porte montées en plancher nécessitant un pivot encastré et un arrêt à 90°. Aucun accessoire spécifique inclus par défaut ; couvercle amovible permettant l'ajout ou le remplacement de pièces d'usure et l'entretien du mécanisme.

Installation

Conçu pour un encastrement dans le sol : prévoir une cavité aux dimensions indiquées et vérifier les tolérances de ±4 mm lors de la découpe. Le maintien se fait par vis dans les paliers encastrés ; le couvercle se fixe par vis visibles et est amovible pour l'accès au mécanisme.

Utilisation

Utiliser pour portes lourdes nécessitant une butée positive à 90°. Pour un fonctionnement optimal, contrôler périodiquement l'état du capuchon pivot et lubrifier le mécanisme si nécessaire après avoir retiré le couvercle. Respecter les tolérances d'installation pour garantir l'alignement et la longévité du pivot.

Caractéristiques

  • Marque
    LCN
  • Matières
    Métal
  • Couleur
    Noir
  • Hauteur
    16.6 cm
  • Largeur
    1 cm
  • Menuiserie compatible
    Porte
  • Poids
    3488 g
  • Type de pose
    À encastrer
  • Type de quincaillerie
    Butée
  • Réf. ManoMano
    ME65810856
  • MMID
    574277288387
  • Réf. fabricant
    3050705002
  • EAN
    3598640991200

Impact environnemental

  • Certification environnementale
    NF environnement

Avis clients

AAtelier de la Grue
Client Pro
Publié le 19/05/2026, France

Ne correspond pas avec le pivot a remplacer, celui ci est plus large et ne passe pas dans l’ancien boîtier

MClient ManoMano
Publié le 10/11/2025, France

Bonjour Le produit répond parfaitement à mes attentes. J’ai également sollicité l’assistance pour inverser le sens du freinage. On m’a répondu très rapidement et précisément, ce qui m’a permis d’installer le pivot correctement. Pour info, si vous souhaitez inverser le sens du freinage, il faut simplement tourner l’axe carré dans le sens d’ouverture de la porte avec une clé à molette (il faut forcer un peu).

CChristophe
Client Pro
Publié le 29/09/2025, France

Parfait
