Code ErreBi: 56647
Vendu au pièce

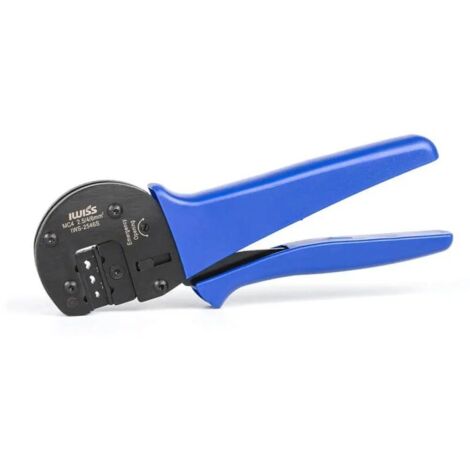

La RBIWS-2546S est conçue pour sertir de manière répétable les contacts solaires (broches mâle et femelle) sur des câbles photovoltaïques dans les sections de 2,5 à 6 mm² (équivalent AWG 14 - 10).
Avantages
1) Sertissage plus uniforme et répétable : la pince dispose d’un mécanisme à cliquet de haute précision, qui aide à terminer correctement le sertissage et réduit les erreurs de l’opérateur.
2) Moins de fatigue : poignée ergonomique pour travailler plus longtemps avec plus de confort.
3) Structure robuste : construction en acier pour un usage continu.
Étapes principales d’utilisation
- Réaliser des câbles PV sur mesure (strings, rallonges, dérivations)
- Préparer des câblages pour onduleurs, coffrets, systèmes de stockage avec des connecteurs MC4
1) Dénuder le câble PV à la longueur correcte pour le contact.
2) Insérer le conducteur dans le contact solaire (mâle ou femelle).
3) Positionner le contact dans la pince (à l’aide du locator) et fermer jusqu’à la fin du cycle du cliquet.
4) Vérifier visuellement et avec une légère traction que le sertissage est stable.
Caractéristiques techniques
Modèle: RBIWS-2546S
Application: sertissage pour terminaux et connecteurs MC4
Section de câble (mm²): 2,5 - 4 - 6 mm²
Section de câble (AWG): 14 - 10 AWG
Mécanisme: à cliquet
Poignée: ergonomique
Terminaux compatibles: solaires MC4 (IWS4) mâle et femelle
Type de matrice: matrice fixe
Poids: 0,68 kg
Couleur: bleu
Scheda Tecnica
Type de produit: Pince
Serie: IWS
Section de câble mmq: 2.5 - 6 mmq
Section de câble AWG: 14 - 10 AWG
Type d'emploi: Sertissage manuel des cosses/connecteurs sur les câbles
Type de sertissage: En forme de B
Types de connecteurs compatibles: MC4
Matrice de sertissage: matrice fixe
Mécanisme: rochet
Vendu au pièce
La RBIWS-2546S est conçue pour sertir de manière répétable les contacts solaires (broches mâle et femelle) sur des câbles photovoltaïques dans les sections de 2,5 à 6 mm² (équivalent AWG 14 - 10).
Avantages
1) Sertissage plus uniforme et répétable : la pince dispose d’un mécanisme à cliquet de haute précision, qui aide à terminer correctement le sertissage et réduit les erreurs de l’opérateur.
2) Moins de fatigue : poignée ergonomique pour travailler plus longtemps avec plus de confort.
3) Structure robuste : construction en acier pour un usage continu.
Étapes principales d’utilisation
- Réaliser des câbles PV sur mesure (strings, rallonges, dérivations)
- Préparer des câblages pour onduleurs, coffrets, systèmes de stockage avec des connecteurs MC4
1) Dénuder le câble PV à la longueur correcte pour le contact.
2) Insérer le conducteur dans le contact solaire (mâle ou femelle).
3) Positionner le contact dans la pince (à l’aide du locator) et fermer jusqu’à la fin du cycle du cliquet.
4) Vérifier visuellement et avec une légère traction que le sertissage est stable.
Caractéristiques techniques
Modèle: RBIWS-2546S
Application: sertissage pour terminaux et connecteurs MC4
Section de câble (mm²): 2,5 - 4 - 6 mm²
Section de câble (AWG): 14 - 10 AWG
Mécanisme: à cliquet
Poignée: ergonomique
Terminaux compatibles: solaires MC4 (IWS4) mâle et femelle
Type de matrice: matrice fixe
Poids: 0,68 kg
Couleur: bleu
Scheda Tecnica
Type de produit: Pince
Serie: IWS
Section de câble mmq: 2.5 - 6 mmq
Section de câble AWG: 14 - 10 AWG
Type d'emploi: Sertissage manuel des cosses/connecteurs sur les câbles
Type de sertissage: En forme de B
Types de connecteurs compatibles: MC4
Matrice de sertissage: matrice fixe
Mécanisme: rochet
Caractéristiques
- MarqueERREBI GROUP
- Garantie2 an(s)
- Alimentation électriqueManuel
- FormeRectangulaire
- Hauteur2 cm
Questions fréquentes
Cet outil est conçu pour crimpé des câbles de tailles 2.5 mm², 4 mm² et 6 mm², correspondant aux calibres AWG 14 à 10.
L'outil est équipé d'une mâchoire de crimpage EDM et d'un mécanisme de libération automatique, ce qui assure des connexions MC4 précises pour les contacts solaires mâles et femelles.
L'outil pèse 1 kg, ce qui le rend suffisamment léger pour une utilisation prolongée sans fatigue excessive, tout en étant robuste grâce à sa construction en acier.
Réponses générées par IA à partir des informations vendeur
