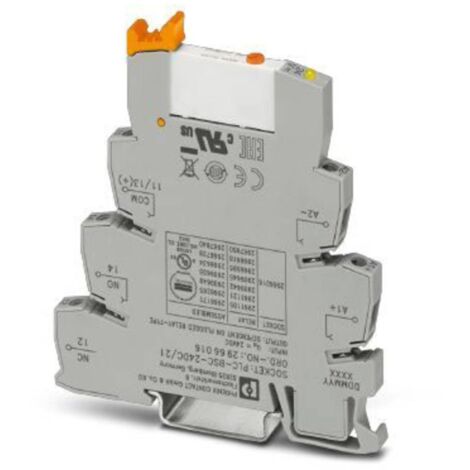

Phoenix Contact PLC-RSC- 24DC/21/MS Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 invers

Puissance dissipée dans une condition nominale de 0,22 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V (à 100 ma)
Courant de commutation minimal : 10 ma (à 12 V)
Courant d'appel maximal : 10 A (4 s)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
20 W (À 48 V DC)
18 W (À 60 V DC)
23 W (À 110 V DC)
40 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 110 V, DC13)
0,1 A (À 220 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
3 A (À 230 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Catégorie de surtension III

Informations techniques

Connexion (composants) : raccord à vis
Courant de commutation (max.) : 6 A
Dimensions produit, hauteur : 80 mm
Dimensions produit, largeur : 6.2 mm
Données techniques complémentaires : Puissance dissipée dans une condition nominale de 0,22 W. Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...) Tension de commutation minimale : 5 V (à 100 ma) Courant de commutation minimal : 10 ma (à 12 V) Courant d'appel maximal : 10 A (4 s) Puissance de coupure (charge résistive) maximale : 140 W (À 24 V DC) 20 W (À 48 V DC) 18 W (À 60 V DC) 23 W (À 110 V DC) 40 W (À 220 V DC) 1500 VA (À 250 V AC) Pouvoir de coupure : 2 A (À 24 V, DC13) 0,2 A (À 110 V, DC13) 0,1 A (À 220 V, DC13) 3 A (À 24 V, AC15) 3 A (À 120 V, AC15) 3 A (À 230 V, AC15) Position de montage: indifférente Référence de montage : peut être rangée sans distance Longueur de dénudage : 8 mm Section de conducteur rigide : 0,14 mm²... 2,5 mm² Section de conducteur flexible : 0,14 mm²... 2,5 mm² Section de conducteur AWG : 26... 14 Catégorie de surtension III
Durée de vie (mécanique) : 1x 10 7 cycles de commutation
Indice de protection : type de protection par relais RT II
Longueur : 94 mm
Matériau du contact : AgSnO
Spécificités du relais : avec LED
Temps de descente : 8 ms
Temps de réponse : 5 ms
Température (max.) : +60 °C
Température (min.) : -40 °C
Tension de contact (max.) : 250 V DC/AC
Tension nominale : 24 V/DC
Type de contact (LOV) : 1 inverseur (RT)

Forme de construction étroite Ce texte a été traduit par une machine.
