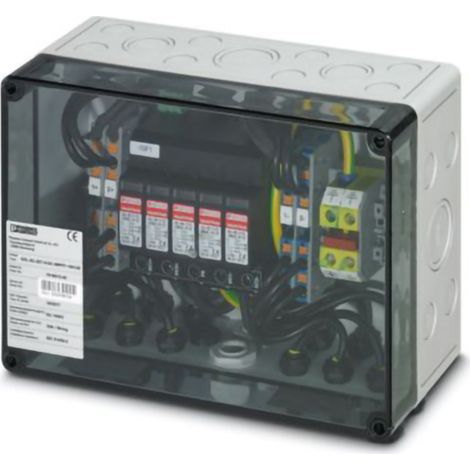

Phoenix Contact 1834566 SOL-SC-2ST-0-DC-2MPPT-1006SE Boîtier de raccordement de générateur

TENSION MPP : 1000 V C.C.
Indice de protection : IP65
Résistance aux chocs: IK08
Température ambiante (fonctionnement) : -20 °C ... +55 °C
Matériau du boîtier : polycarbonate
Matériau couvercle/porte : polycarbonate (transparent)
Nombre d'entrées (chaînes): 2 (par tracker MPP)
Nombre de pistes MPP prises en charge: 2: 2: 1 (par tracker MPP)
Nombre de sorties (trackers MPP) : 2
Nombre de sorties (± par tracker MPP) : 1 (par tracker MPP)
Type d'introduction de la ligne: MC4-Evo 2
Secteur de section de ligne: 2,5 mm² ... 6 mm²

Informations techniques

Dimensions produit, hauteur : 180 mm
Dimensions produit, largeur : 254 mm
Dimensions produit, profondeur : 111 mm
Données techniques complémentaires : TENSION MPP : 1000 V C.C. Indice de protection : IP65 Résistance aux chocs: IK08 Température ambiante (fonctionnement) : -20 °C ... +55 °C Matériau du boîtier : polycarbonate Matériau couvercle/porte : polycarbonate (transparent) Nombre d'entrées (chaînes): 2 (par tracker MPP) Nombre de pistes MPP prises en charge: 2: 2: 1 (par tracker MPP) Nombre de sorties (trackers MPP) : 2 Nombre de sorties (± par tracker MPP) : 1 (par tracker MPP) Type d'introduction de la ligne: MC4-Evo 2 Secteur de section de ligne: 2,5 mm² ... 6 mm²
Tension système : 1000 V

Les boîtiers de raccordement de générateurs Solarline (GAKs) sont utilisés dans les petites installations de toit ainsi que dans les grandes installations en champ libre. Les tâches principales des GAKs sont la protection contre les surtensions du système photovoltaïque, le cas échéant, la collecte des chaînes et le ponçage du conducteur d'équilibrage de potentiel de protection pour l'équilibrage de potentiel local. D'autres fonctions sont optionnelles et dépendent de l'équipement. Des exemples de fonctions optionnelles sont la protection des chaînes par des fusibles string et le déverrouillage des strings par un disjoncteur de charge DC ou un interrupteur de pompiers DC. Vous pouvez en déduire toute la gamme de fonctions du GAKs à partir de sa désignation d'article (voir note d'utilisateur sur la clé de type du GAKs, téléchargeable dans la section Téléchargements). Ce texte a été traduit par une machine.

Points forts

• Installation et mise en service rapides
• Combinaison d'appareillages de commutation conforme aux normes grâce à l'application de la norme DIN EN 61439
• Large portefeuille de boîtiers de raccordement de générateur en stock
• Conseils orientés application

  Fonctionnalités

  • Equipement : sans équipement spécial Protection contre les surtensions: T1 / T2 Compris dans la livraison : sans connecteur DC pour le raccordement du GAKs.
