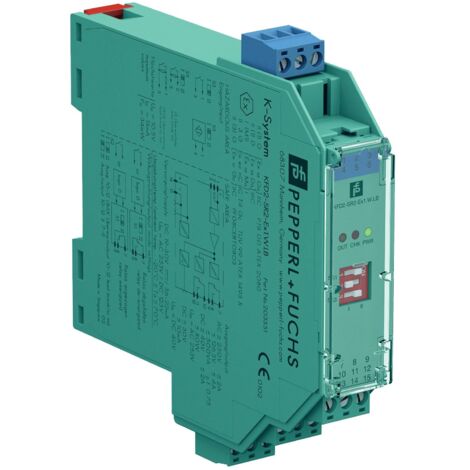

Pepperl+Fuchs KFD2-SR2-Ex1.W.LB 203351 Amplificateur de commutation 1 pc(s) X548752

description

Série KFD... ; boîtier de montage 20 mm ; bornes de raccordement amovibles ; tension d'alimentation 24 VDC ; raccordement Power rail Power rail ; sortie de commutation 1 inverseur ; 1 sortie pour coupure de circuit LB et court-circuit LK- ; détection, commutable comme sortie de commutation supplémentaire ; circuit de commande [EEx ia]IIC ; 1 canal ; surveillance de rupture de câble LB et court-circuit de câble LK ; signal LB/LK sur Power rail Power comme message collectif

Ce texte a été traduit par une machine.

traits

Données générales
Type de signal : entrée binaire
Caractéristiques sécurité fonctionnelle
Niveau d'intégrité de sécurité (SIL) : SIL 2
Alimentation
Raccordement : Power Power rail ou bornes 14+, 15-
Tension de mesure : 19... 30 V DC
Ondulation : ≤ 10 %
Courant nominal : ≤ 45 ma
Puissance dissipée : ≤ 0,9 W.
Puissance absorbée : ≤ 0,9 W
Entrée
Côté connexion : côté champ
Raccordement : bornes 1+, 2+, 3-
Valeurs mesurées : selon en 60947-5-6 (NAMUR)
Tension de ralenti/courant de court-circuit : env. 8 V DC / env. 8 ma
Point de commutation/hystérésis de commutation : 1,2... 2,1 ma / env. 0,2 ma
Surveillance d'erreur de ligne : rupture I ≤ 0,1 ma, court-circuit I 6 ma
Rapport impulsion/pause : min. 20 ms/min. 20 ms.
Sortie
Côté connexion : côté commande
Connexion : sortie I : bornes 7, 8, 9 ; sortie II : bornes 10, 11, 12
Sortie I : signal ; relais
Sortie II : signal ou message d'erreur ; relais
Charge de contact : 250 V AC/2 A/cos φ 0,75 ; 126,5 V AC/4 A/cos φ 0,75 ; charge résistive 40 V DC/2 A
Courant de commutation minimum : 2 ma / 24 V DC
Retard de démarrage/de chute : env. 20 ms / env. 20 ms.
Durée de vie mécanique : 10⁷ cycles de commutation
Message d'erreur de collecte : Power Power rail
Propriétés de transmission
Fréquence de commutation : ≤ 10 Hz
Séparation galvanique
Entrée/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Entrée/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Sortie/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Sortie/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rmsaffichage/réglage

À propos de nous

GetGoods opère avec succès dans toute l`Europe. Que vous soyez un particulier ou une entreprise, nous livrons vos commandes en toute fiabilité. Notre assortiment: électronique, technologie, outils et loisirs.

informations supplémentaires

Amplificateur de commutation KFD2-SR2-Ex1.W.LB

Spécifications techniques :
Données générales
Type de signal : entrée binaire
Caractéristiques sécurité fonctionnelle
Niveau d'intégrité de sécurité (SIL) : SIL 2
Alimentation
Raccordement : Power Power rail ou bornes 14+, 15-
Tension de mesure : 19... 30 V DC
Ondulation : ≤ 10 %
Courant nominal : ≤ 45 ma
Puissance dissipée : ≤ 0,9 W.
Puissance absorbée : ≤ 0,9 W
Entrée
Côté connexion : côté champ
Raccordement : bornes 1+, 2+, 3-
Valeurs mesurées : selon en 60947-5-6 (NAMUR)
Tension de ralenti/courant de court-circuit : env. 8 V DC / env. 8 ma
Point de commutation/hystérésis de commutation : 1,2... 2,1 ma / env. 0,2 ma
Surveillance d'erreur de ligne : rupture I ≤ 0,1 ma, court-circuit I 6 ma
Rapport impulsion/pause : min. 20 ms/min. 20 ms.
Sortie
Côté connexion : côté commande
Connexion : sortie I : bornes 7, 8, 9 ; sortie II : bornes 10, 11, 12
Sortie I : signal ; relais
Sortie II : signal ou message d'erreur ; relais
Charge de contact : 250 V AC/2 A/cos φ 0,75 ; 126,5 V AC/4 A/cos φ 0,75 ; charge résistive 40 V DC/2 A
Courant de commutation minimum : 2 ma / 24 V DC
Retard de démarrage/de chute : env. 20 ms / env. 20 ms.
Durée de vie mécanique : 10⁷ cycles de commutation
Message d'erreur de collecte : Power Power rail
Propriétés de transmission
Fréquence de commutation : ≤ 10 Hz
Séparation galvanique
Entrée/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Entrée/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Sortie/alimentation : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rms
Sortie/sortie : isolation renforcée selon IEC/en 61010-1, tension d'isolation nominale 300 V_rmsaffichage/réglage
Contenu: 1 pc(s)

Taper (Type de fabricant): KFD2-SR2-Ex1.W.LB
