Description générale

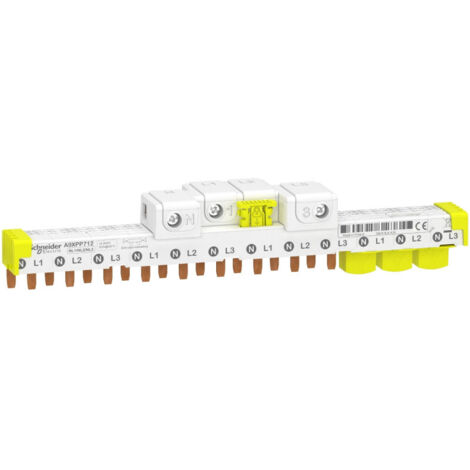

Ce peigne de répartition Schneider Acti9 iDT40 est conçu pour les bâtiments tertiaires et se monte facilement dans un coffret électrique. Il alimente des modules iDT40 compatibles et permet de brancher une autre rangée du tableau électrique grâce à ses connecteurs. Pratique, le démontage et le montage des appareillages modulaires peuvent être réalisés avec le peigne en place. Il est également découpable pour s'adapter parfaitement au nombre de départs de disjoncteurs.Spécifications techniques
- Type : Peigne de répartition 3P+N
- Courant assigné : 63 A à 40 °C
- Tension assignée : 230 V CA Ph/N, 400 V CA Ph/Ph
- Tension d'isolement : 440 V CA
- Tension assignée de tenue aux chocs : 4 kV
- Largeur : 434 mm
- Couleur : Blanc (RAL 9003)
- Mode de raccordement : Bornes à vis (connecteur) 1,5…25 mm²
- Distance entre appareils : 54 mm
- Marquage : N L1 N L2 N L3
- Isolement : Isolé
- Mode d'installation : Horizontale
- Emplacement de montage : Supérieur sur bornes type tunnel
- Pas : 9 mm
Compatibilité et accessoires
- Compatible avec les gammes : Acti 9, Acti 9 C40, Acti 9 Vigi, Acti 9 DT40, Acti 9 iDPN, Multi 9, Vigi iTG40, Acti9 iIG40, Acti9 iCV40, Acti9 iID40, Acti9 iDT40K, Acti9 iDD40K
Installation
- Installation horizontale dans un coffret électrique
- Montage supérieur sur bornes type tunnel
Utilisation
- Alimentation de modules iDT40 compatibles
- Possibilité de raccourcir le peigne à son extrémité pour l'adapter aux besoins
