Circuit imprimé prototype universel double face 90 x 150 mm (vert)

Plaque universelle double face Rosfix, plaque de prototypage imprimée 90 x 150 mm (Vert)

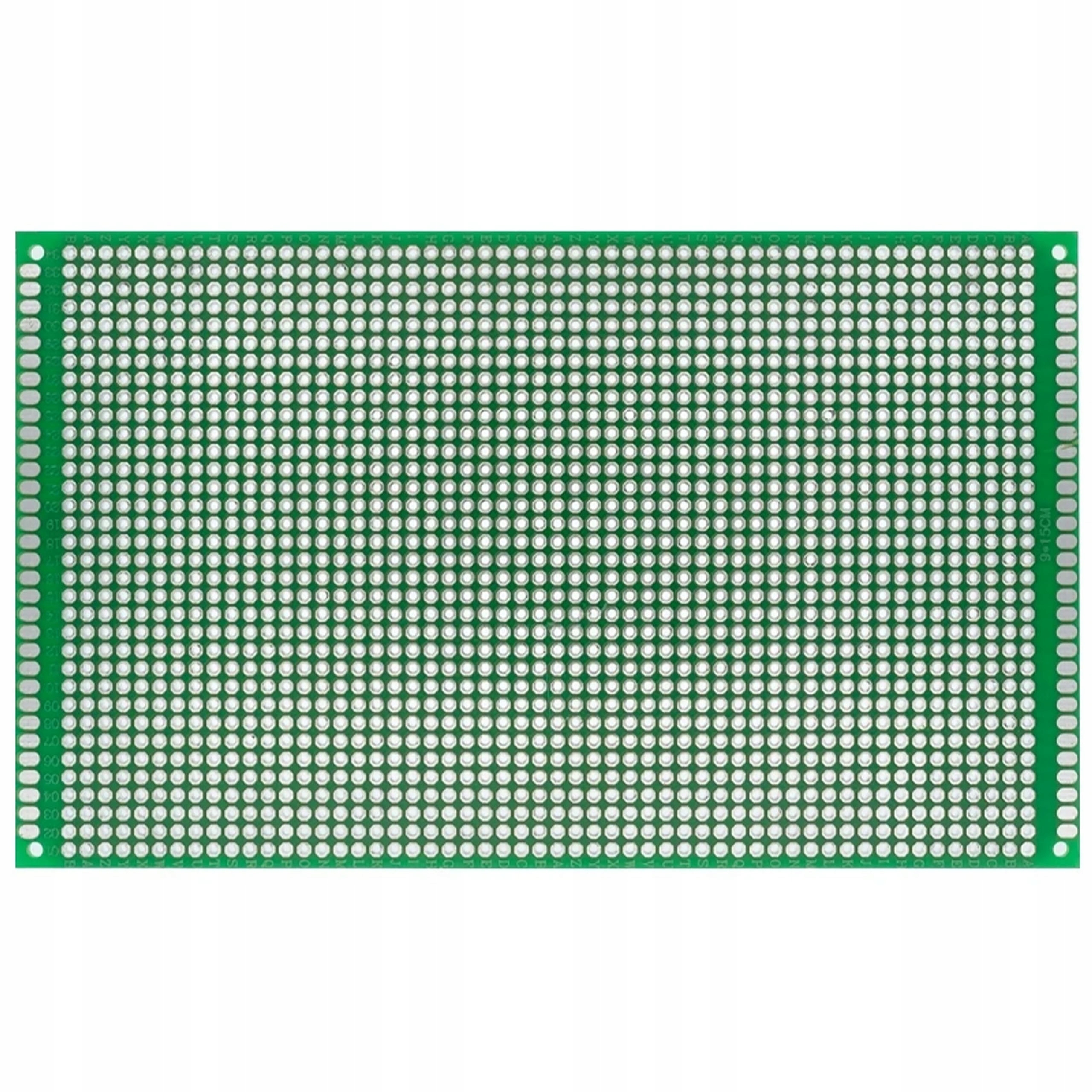

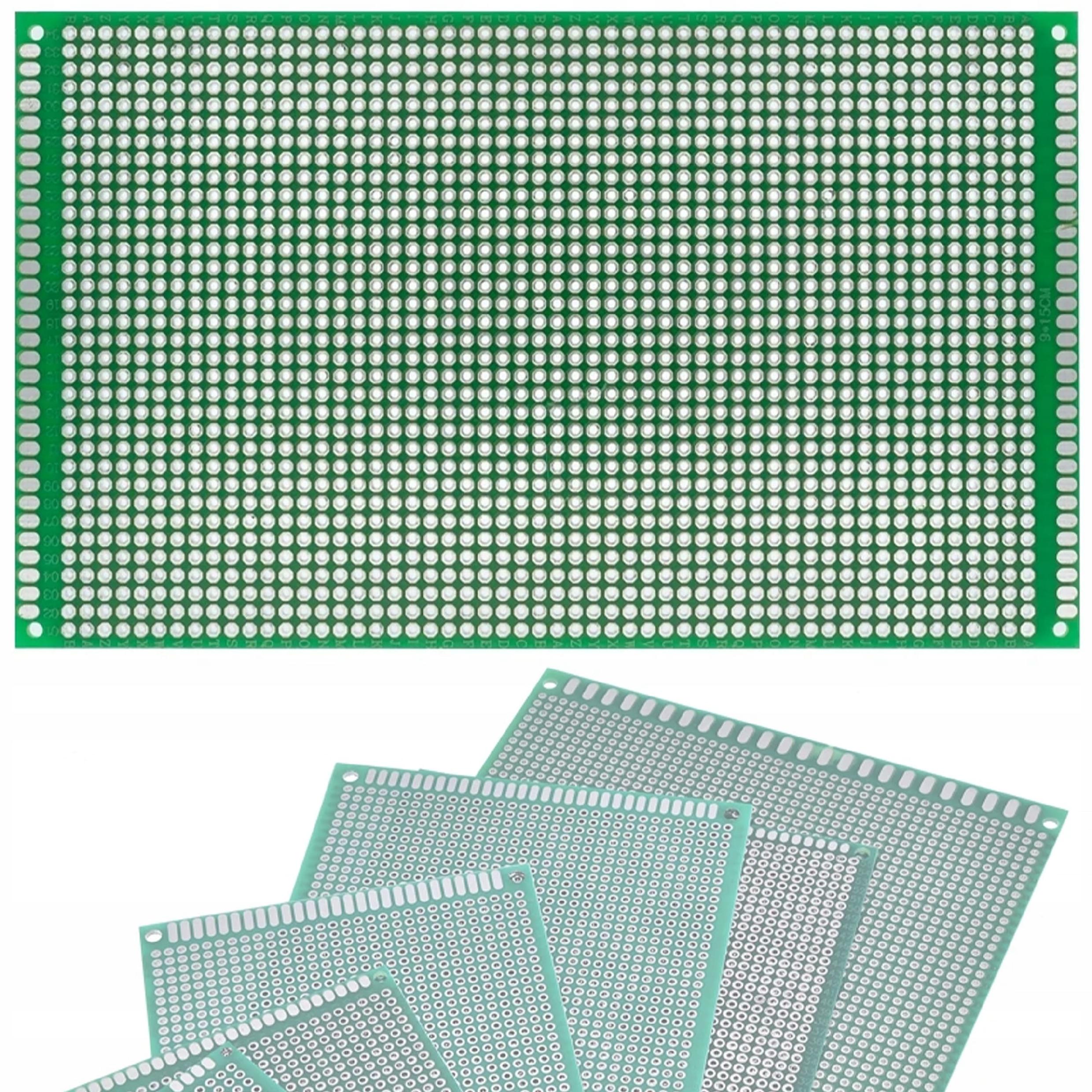

Plaque universelle double face de 20 x 80 mm, conçue pour la réalisation de prototypes de circuits utilisant des composants traversants (THT) tels que résistances, condensateurs, LED et circuits intégrés en boîtier DIP. Grâce à ses trous au pas de 2,54 mm disposés en matrice rectangulaire, la plaque permet l'assemblage de tout circuit électronique.

Chacun des petits côtés de la plaque est doté de deux rangées de pastilles ovales facilitant le soudage de fils fins. L'absence de chemins prédéfinis entre les trous métallisés offre une totale liberté dans la conception des connexions entre les composants.

Des fils fins (Kynar) ou des fils multibrins isolés peuvent être utilisés pour réaliser des cavaliers entre les pastilles de soudure. Quatre trous de fixation permettent un montage aisé de la carte dans un boîtier de prototype ou sur un support.

✳️ Application :

Les cartes universelles sont idéales pour le montage de circuits électroniques durables par soudure, tandis que les plaques d'essai permettent la construction de circuits sans soudure, ce qui autorise la réutilisation des composants.

✳️ Spécifications :

• Dimensions : 90 x 150 mm
• Couleur du vernis épargne : Vert
• Montage : Traversant (THT)
• Pas de perçage : 2,54 mm
• Nombre de trous de fixation : 4, disposés symétriquement aux angles
