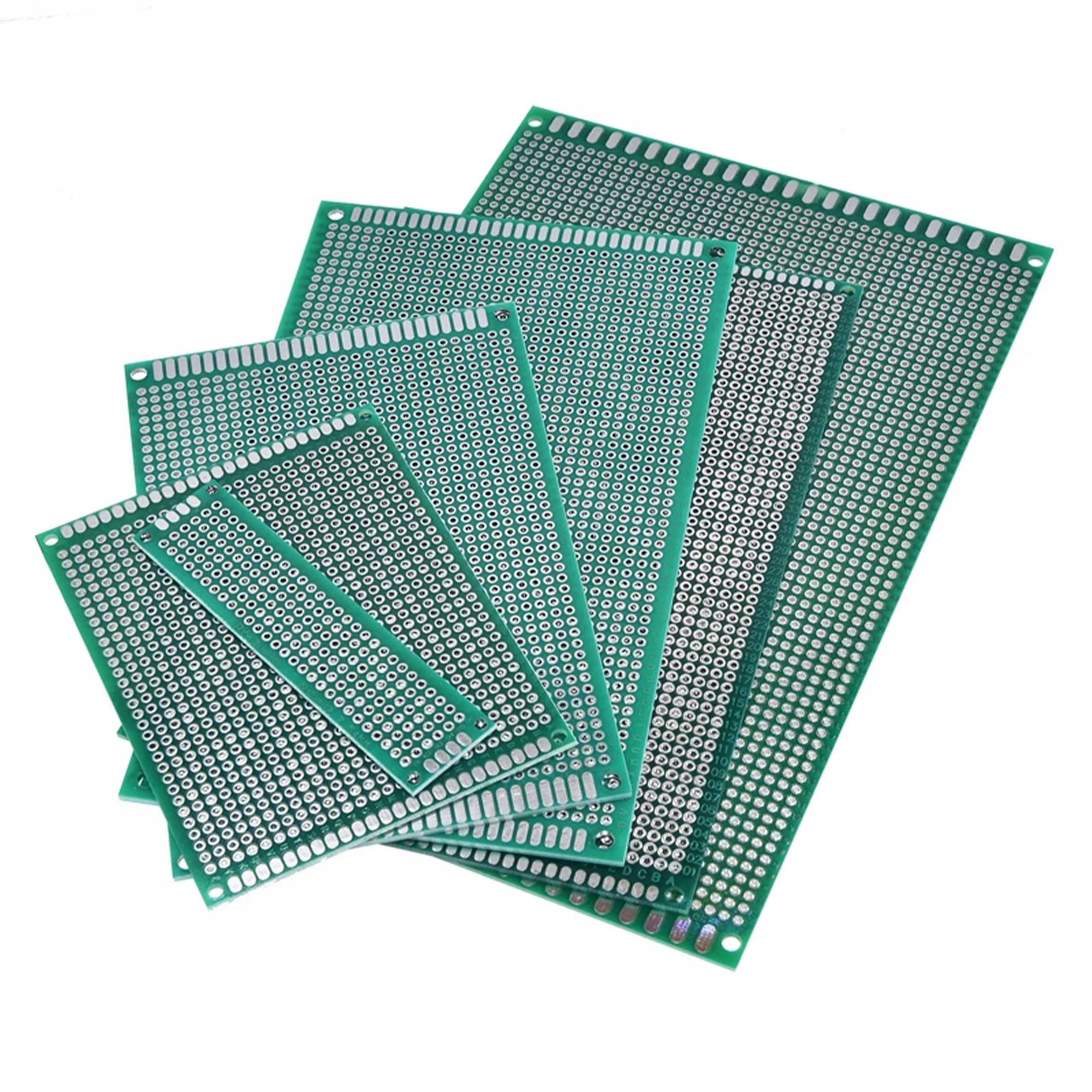

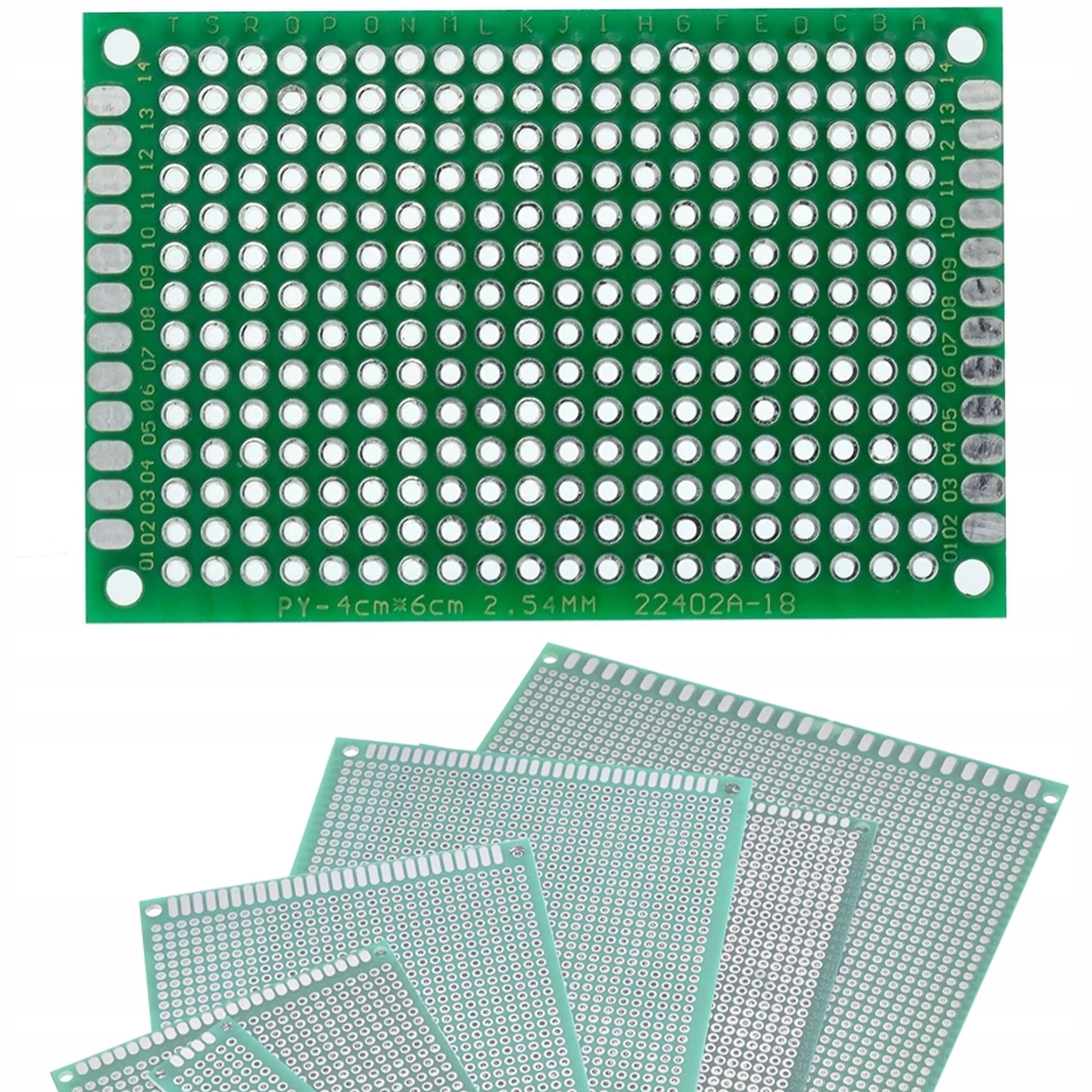

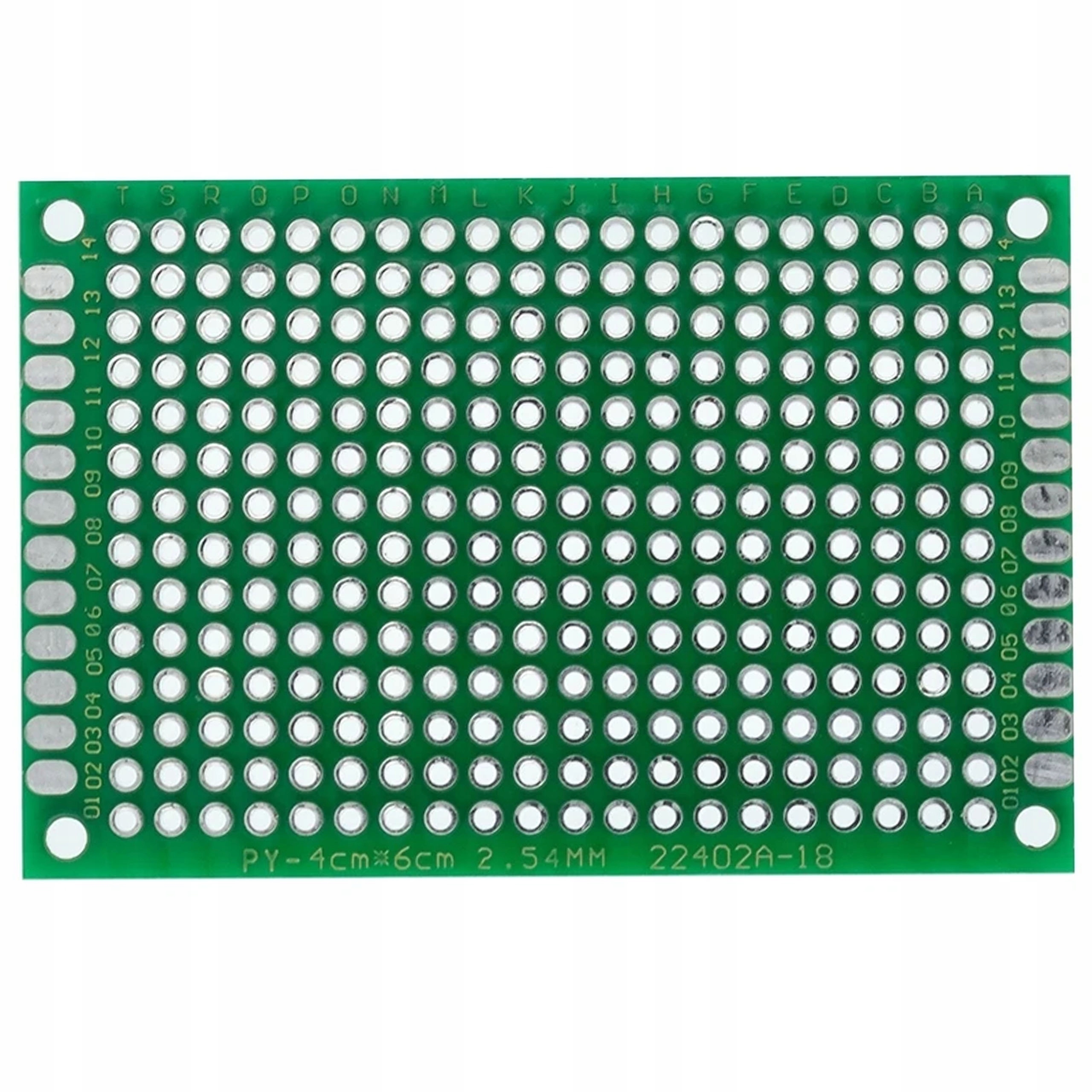

Circuit imprimé prototype universel double face 40 x 60 mm (vert)

Plaque universelle double face 40 x 60 mm conçue pour la réalisation de prototypes de circuits utilisant des composants traversants (THT) tels que résistances, condensateurs, LED et circuits intégrés en boîtier DIP. La plaque permet l'assemblage de tout circuit électronique grâce à ses trous au pas de 2,54 mm disposés en matrice rectangulaire.

La plaque est équipée de deux rangées de pastilles ovales sur chacun des petits côtés, facilitant le soudage de fils fins. Les trous métallisés ne sont pas reliés par des pistes prédéfinies, offrant une totale liberté dans la conception des connexions entre les composants.

Des fils fins (Kynar) ou des fils multibrins isolés peuvent être utilisés pour réaliser des cavaliers entre les pastilles de soudure. Quatre trous de fixation permettent un montage aisé de la carte dans un boîtier de prototype ou sur un support.

✳️ Application :

Les cartes universelles sont idéales pour le montage de circuits électroniques durables par soudure, tandis que les plaques d'essai permettent la construction de circuits sans soudure, ce qui autorise la réutilisation des composants.

✳️ Spécifications :

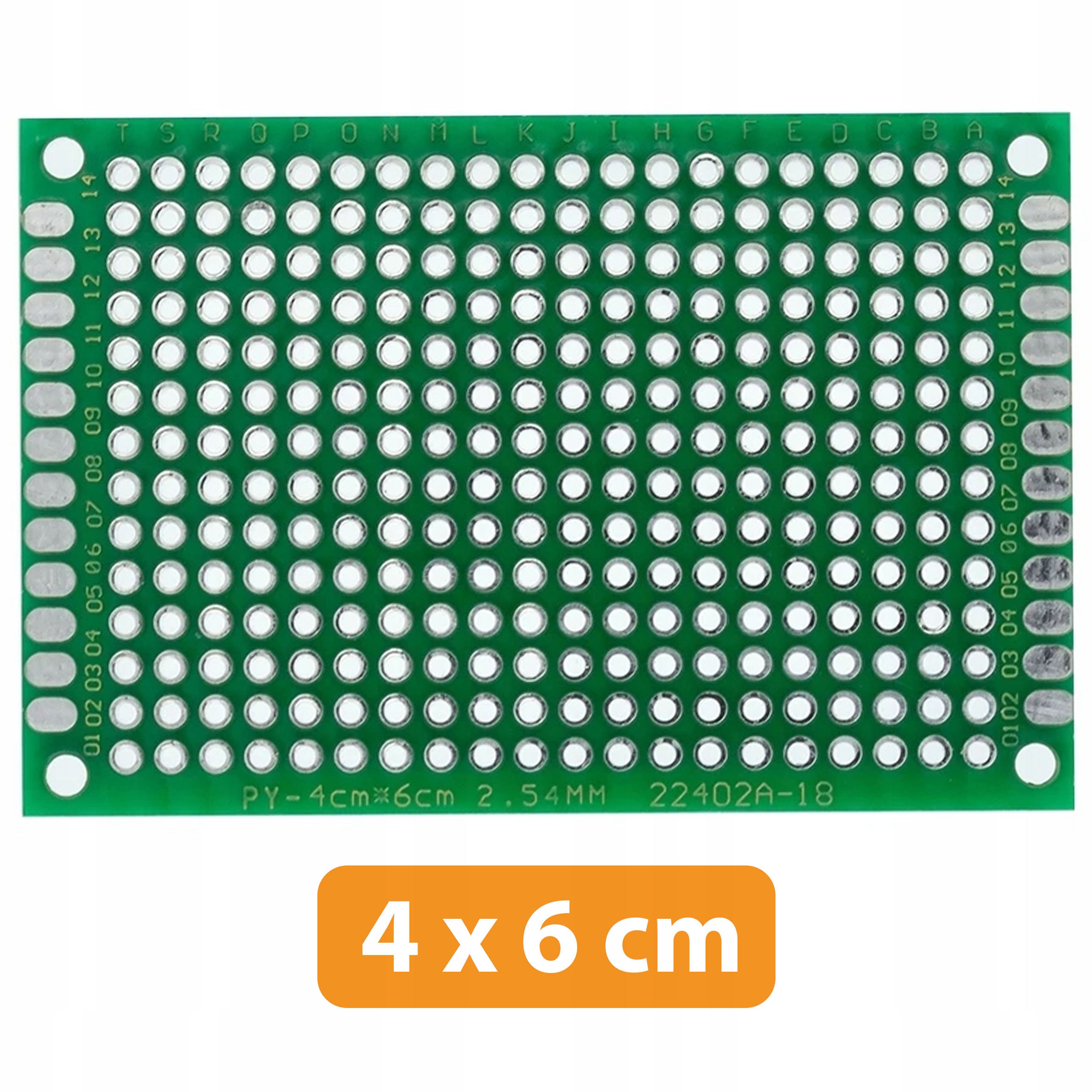

• Dimensions : 40 x 60 mm
• Couleur du vernis épargne : Vert
• Montage : Traversant (THT)
• Pas de perçage : 2,54 mm
• Nombre de trous de fixation : 4, disposés symétriquement aux angles
