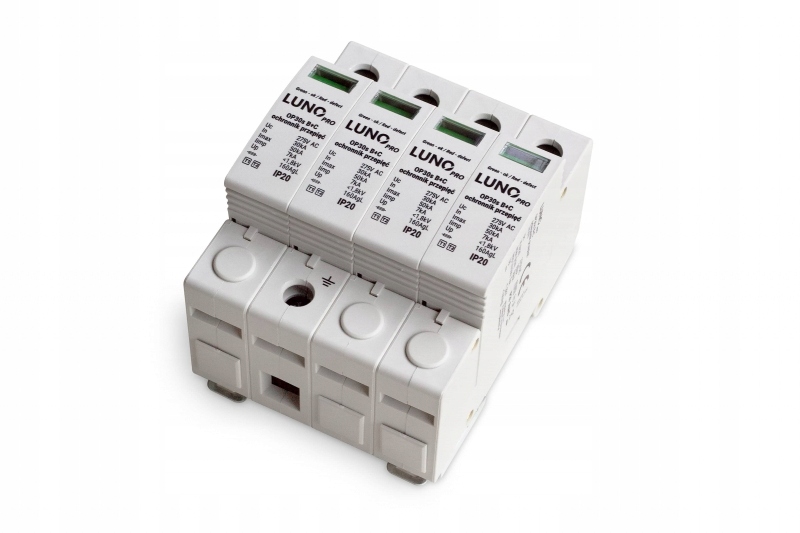

Parafoudre iLuve OP30S T1+T2 B+C 4P 30/60 1,5 kV TN-S + CONTACT 741679

Référence catalogue : 741679

L'iluve OP30S B+C/4 T1/T2 est un parafoudre professionnel de classe T1+T2 (B+C) équipé d'un contact de signalisation NO/NC sans potentiel, permettant la surveillance à distance de l'état de l'appareil. Il est conçu pour une protection complète des installations électriques du système TN-S, protégeant efficacement les récepteurs contre les surtensions atmosphériques et de commutation.

Application

Le modèle OP30S B+C/4 T1/T2 est conçu pour les installations basse tension 230 V CA. Il convient aux bâtiments résidentiels, commerciaux et industriels, assurant la protection des appareils électriques et électroniques contre les surtensions. La version avec contact de signalisation permet l'intégration aux systèmes de gestion technique du bâtiment (GTB), aux centrales d'alarme ou aux modules de télésurveillance, permettant une intervention immédiate en cas de fusion du fusible.

Caractéristiques techniques

Le parafoudre offre un niveau de protection ≤ 1,5 kV et un temps de réponse ≤ 25 ns, garantissant une réaction très rapide aux surtensions. Ce dispositif présente un courant de surtension nominal de 30 kA et un courant de surtension maximal de 60 kA (8/20 µs), garantissant une protection efficace même en cas de foudroiement direct. Ce dispositif de classe T1 est capable de dissiper un courant de foudre de 7 kA (10/350 µs). Le courant de fuite ne dépasse pas 20 µA en courant continu ni 500 µA en courant alternatif, ce qui confirme la haute qualité des varistances et la stabilité de fonctionnement. Le produit est équipé d'un indicateur optique de défaillance du fusible : le vert indique un fonctionnement correct, tandis que le rouge indique la nécessité de remplacer le module de protection. Le contact de signalisation permet la surveillance à distance de l'état du parafoudre et supporte une charge maximale de 0,5 A à 250 V CA ou de 0,2 A à 125 V CC. L'appareil est conçu pour des câbles d'une section maximale de 25 mm², avec un couple de serrage de 3 Nm, et nécessite une protection de 125 A gL. Le parafoudre fonctionne de manière fiable dans une large plage de températures, de -40 °C à +70 °C, et à une humidité relative de 30 % à 90 % (sans condensation). L'appareil pèse environ 480 g.

Avantages et bénéfices

• Protection combinée de type 1 et 2 dans un seul boîtier : protection efficace contre les surtensions atmosphériques et de commutation.
• Contact de signalisation NO/NC sans potentiel permettant la surveillance à distance de l'état de l'appareil.
• Capacité de décharge de courant élevée : jusqu'à 60 kA (8/20 µs) et 7 kA (10/350 µs).
• Temps de réponse très court : 25 ns.
• Indicateur optique d'état du fusible : inspection visuelle facile.
• Conformité à la norme IEC 61643-11.
• Certification de qualité TÜV attestant de la sécurité et de la fiabilité.
• Possibilité d'intégration avec les systèmes de gestion technique du bâtiment (GTB), les alarmes et les modules de télécommande. Supervision.
• Résistance aux conditions extrêmes – fonctionnement de –40 °C à +70 °C.

Installation et utilisation

Le parafoudre est conçu pour un montage sur rail DIN standard dans les tableaux basse tension. La version 4 pôles (4P) assure une protection complète de toutes les phases et du conducteur neutre dans un système TN-S. Grâce à sa conception compacte (4 modules de large) et à sa simplicité d'installation, il est idéal pour la modernisation et les nouvelles installations.

L'indicateur optique et la signalisation à distance permettent une détection rapide des dommages sur l'insert de protection, garantissant la continuité de la protection et minimisant le risque de défaillance des appareils terminaux.

Résumé

L'iluve OP30S B+C/4 T1/T2 (v.1) est un parafoudre moderne de type 1+2 (B+C) avec contact de signalisation intégré, assurant un niveau de sécurité et de contrôle optimal dans les installations TN-S. Il combine d'excellentes performances électriques, une grande durabilité et une fonctionnalité optimale, offrant une solution fiable aux installateurs et utilisateurs exigeants qui attendent une protection complète et une surveillance à distance de l'état de la protection.

Les données techniques proviennent de la fiche technique du fabricant. Avant l'installation, veuillez lire attentivement les instructions et les normes de sécurité applicables aux installations basse tension.
