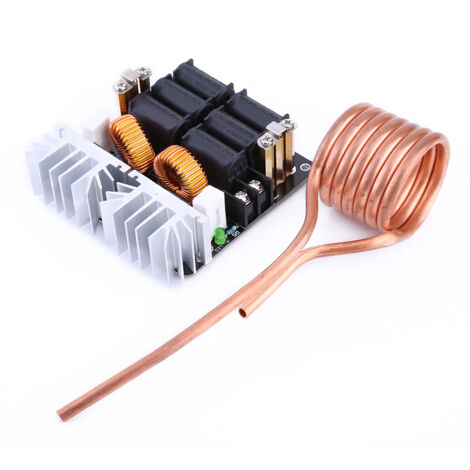

Panneau de chauffage par Induction basse tension 1000W ZVS, Module Flyback, pilote de chauffage, bricolage

Caractéristiques:

1. Cette section de chauffage par induction utilisant une alimentation CC basse tension 12-48 V
2. Courant maximum 20A, puissance maximale 1000W.
3. Alimentation 53 V testée lorsqu'elle fonctionne correctement.
4. En raison de sa puissance modérée, peut être utilisé pour les petites pièces, les joueurs de bricolage font du durcissement, du recuit et d'autres traitements thermiques,
5. Peut également être utilisé avec un creuset en graphite pour faire fondre l'or, l'argent, le cuivre, l'aluminium et d'autres métaux, chauffage uniforme rapide, très pratique.

Spécifications:

Caractéristiques?:
Cette section de chauffage par induction utilise une alimentation CC basse tension 12-48 V
Courant maximum 20 A, puissance maximale 1 000 W.
Alimentation 53 V testée lorsqu'elle fonctionne correctement.
En raison de sa puissance modérée. , peut être utilisé pour les petites pièces que les joueurs de bricolage effectuent le durcissement, le recuit et d'autres traitements thermiques.
Peut également être utilisé avec un creuset en graphite pour faire fondre l'or, l'argent, le cuivre, l'aluminium et d'autres métaux, chauffage uniforme rapide, très pratique.
Spécifications?:
Diamètre intérieur de la bobine?: 40 mm
Hauteur de la bobine?: 50 mm
Entrée 24 V avec courant à vide de 3 A
Entrée 48 V avec courant à vide de 6 A
Plus le tension, plus le courant de chauffage est élevé lorsque la même chose, l'effet est meilleur,
Mais en même temps la chaleur est également importante, donc pour éradiquer la situation réelle pour sélectionner la tension d'entrée, l'utilisation générale des mots 24V ou Une alimentation de 36 V suffit.
Il convient à une alimentation de 12 à 36 V (non incluse)
La bobine accepte un creuset de 40 mm.
Remarque?:
1, le kit contient un ensemble complet d'éléments de circuit de commande et laiton
2, les acheteurs doivent apporter leur propre unité d'alimentation et de refroidissement.
3, le circuit imprimé utilisant une carte de fibre de verre double face, principalement des traces de cuivre sont utilisées pour élargir l'utilisation de toute la surface arrière du circuit résonant commun, Travail continu, veuillez ajouter un ventilateur pour souffler par le haut, pour refroidir les condensateurs de résonance et les autres composants.
4. L'utilisation d'une alimentation à découpage. Veuillez noter qu'en raison de la puissance élevée, la fonction de démarrage est généralement lente, ce qui vient d'ouvrir la machine. La tension de sortie augmente lentement, alors qu'elle est allumée avant le circuit de chauffage par induction si la tension monte à 12 V, car une tension de démarrage insuffisante ne peut pas se permettre de vibrer, ce qui entra?ne deux tubes Mos à conduction simultanée, donc des composants br?lés.
Donc le premier commencera à commuter la tension d'alimentation jusqu'à 12?V au-dessus, puis accédera au circuit de chauffage par induction.
5, Le volume de l'objet chauffé à l'intérieur du serpentin de chauffage ne peut pas dépasser 1/5 du volume (si le cylindre de chauffage, alors le chauffage diamètre de la bobine inférieur au diamètre de 1/3), ou cela peut être d? à une surcharge ou à une grille d'alimentation du circuit.
Bien que ce circuit puisse tolérer un moment de courant d'entrée de 20 à 30 A, mais ne dépassez pas 15 A lorsque travail en toute sécurité, vous pouvez facilement ajouter un ampèremètre entre l'alimentation et la carte de commande de chauffage, mais surveillez toujours la surcharge de courant.
Ce circuit peut non seulement faire le chauffage par induction, le tube de cuivre dans le transformateur haute fréquence, est un puissant Onduleur.
1, Pour augmenter le dissipateur thermique en utilisant un substrat personnalisé aussi épais que 8,5?mm?!
La capacité de refroidissement est très puissante.
2, En utilisant les piliers M4, la fièvre est plus petite, plus efficace.

Emballage inclus?:
1 x panneau chauffant par induction basse tension ZVS
1 x laiton

Liste de colis:

1 x panneau chauffant par induction basse tension ZVS
1 x laiton
