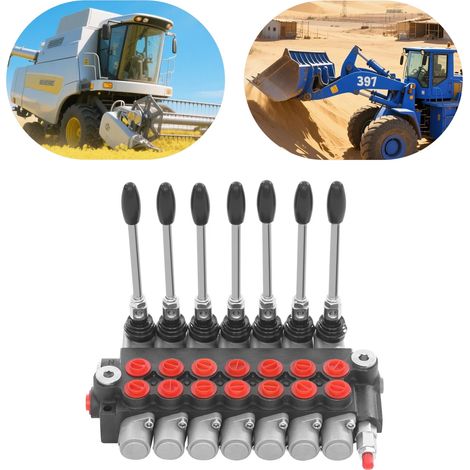

P40 7 tiges valve de commande hydraulique, 31.5mpa valve hydraulique, bspp port valve de commande de direction hydraulique, 31.8 21.2 28CM

Description

La vanne de régulation hydraulique à 7 bobines P40 est un dispositif de commande hydraulique haute performance spécialement conçu pour les mécanismes complexes. Elle permet un fonctionnement hydraulique efficace et stable en contrôlant avec précision la direction et la séquence de mouvement de plusieurs actionneurs. La vanne présente une excellente résistance à la pression et des propriétés d'étanchéité exceptionnelles, garantissant des performances remarquables même dans des conditions de travail à forte charge. Elle constitue le choix idéal pour améliorer l'efficacité de fonctionnement des mécanismes hydrauliques.

Caractéristiques principales

Matériaux de qualité supérieure : elle est fabriquée en fonte graphitée vermiculaire de qualité supérieure à l'aide de procédés d'usinage CNC et de galvanisation, ce qui la rend robuste, résistante à la déformation, à l'usure et aux chocs, et lui confère une longue durée de vie.

Résistance extrême à la pression : conçue pour résister à des mécanismes hydrauliques intenses avec une pression de service maximale de 31,5 MPa, cette caractéristique garantit des performances et une fiabilité optimales, même dans les conditions d'utilisation les plus exigeantes.

Fonction puissante : utilisant un circuit d'huile parallèle, 7 bobines avec commande par joystick, cette vanne à 7 bobines est utilisée pour actionner le vérin à double effet et contrôler avec précision diverses parties de la machine hydraulique, ce qui est plus pratique et plus facile à utiliser.

Gestion avancée du débit : avec un débit maximal de 13 gallons par minute et une soupape de décharge réglable, ce mécanisme assure un contrôle précis et efficace du fluide afin de répondre à un large éventail d'exigences opérationnelles.

Conception bien pensée : le boulon de l'orifice de vidange d'huile est protégé par un couvercle afin d'éviter l'usure et de prolonger sa durée de vie. Ce produit est conçu avec des rainures scellées, qui peuvent empêcher efficacement les fuites et servent également à séparer la chambre d'huile. Le ressort de rappel du noyau de la soupape est fabriqué en alliage galvanisé, qui offre une meilleure résistance à la corrosion et ne s'abîme pas facilement.

Sécurité élevée : grâce à un clapet anti-retour interne qui empêche le reflux de l'huile hydraulique et à une soupape de décharge réglable qui permet d'ajuster avec précision la pression du mécanisme, cette fonctionnalité améliore considérablement la stabilité opérationnelle et la sécurité globale.

Conception conviviale : sa taille compacte (12,52 x 8,35 x 11,02 pouces) facilite l'installation et l'utilisation, ce qui le rend idéal pour les équipements nécessitant plusieurs fonctions hydrauliques.

Cadeau idéal : grâce à sa conception précise et ses performances exceptionnelles, il injecte une puissance efficace dans les mécanismes hydrauliques, ce qui en fait le choix idéal pour les passionnés d'ingénierie et les experts en mécanique.

Détails

Poignées pratiques : les vannes de régulation de débit sont équipées d'un ressort de rappel et peuvent être réinitialisées en position centrale, ce qui garantit un fonctionnement simple et pratique.

Couvercles d'orifices d'huile en plastique : ils empêchent la poussière, les impuretés, etc. de pénétrer dans les orifices d'huile, évitant ainsi toute contamination.

Application

Ce produit est largement utilisé dans les entrepôts, les usines, les chantiers de construction et autres lieux, et convient aux petits tracteurs, chargeuses tractées, fendeuses à bois, chariots élévateurs, véhicules de voirie et autres équipements mobiles.

Spécifications

Couleur : noir, argent, rouge, gris

Matériau : fonte graphitée, plastique, alliage galvanisé

Procédé : usinage CNC, galvanisation

Type de vanne : vanne de commande directionnelle hydraulique

Assemblage requis : oui

Fonction du tiroir : O, Y, PA

Type de trou de montage : fileté

Type de raccord d'entrée : BSPP

Type de raccord de sortie : BSPP

Fluide de travail : huile minérale, huile hydraulique (non incluse)

Pression de service maximale : 31,5 MPa

T = 150 PSI (10 bars) ; A

B = 4300 PSI (300 bars)

Débit nominal/maximal : 13 GPM

Soupape de décharge : réglable

Mécanisme central : ouvert

Orifice A, B : 1/2 pouce BSPP

Orifice P, T, N : 1/2 pouce BSPP

Contre-pression : ≤1 MPa

Température : -20-80 °C/-4-176 °F

Plage de viscosité : 10-400 mm²/s

Précision de filtration : ≤10 um

Poids brut : 16kg/35.27 lbs

Poids net : 15.91kg/35.08 lbs

Dimensions du produit : 31,8*21,2*28 cm/12,52*8,35*11,02 pouces

Dimensions de l'emballage : 38*25*12 cm/14,96*9,84*4,72 pouces

Contenu de l'emballage

1* Vanne de régulation de débit hydraulique P40 à 7 bobines

Remarques

1. Veuillez vérifier attentivement que les dimensions conviennent avant de passer commande.

2. Veuillez vous assurer de la propreté de l'huile (non fournie) lorsque vous utilisez le produit.

3. Veuillez noter que lors du réglage de la pression, un manomètre doit être installé sur le tuyau d'admission.

4. Veuillez ne pas tourner la vis de réglage trop loin, car cela pourrait la faire tomber.

5. Veuillez tenir compte de la légère différence de couleur causée par la lumière de prise de vue et d'une erreur de 1 à 3 cm due à la mesure manuelle, et assurez-vous que cela ne vous dérange pas avant de passer commande.
