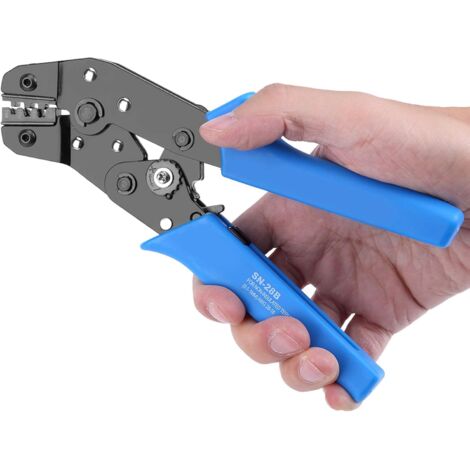

Outil de sertissage et de coupe professionnel SN-28B, outil de sertissage de borne de fil à cliquet à douille pour JST-SM et Dupont

Cet outil de sertissage peut être utilisé pour sertir des broches à sertir mâles et femelles dans des fils 18-28 AWG pour créer des fils personnalisés.

Verrouillage automatique de la boucle, plus puissant.

Cliquet structure de tige de force.

Il peut être ajusté en ajustant la force de sertissage de la poignée de commande de roue.

Petite pince, se sentir bien.

Description du produit</ p>

Spécification :

Condition : 100 % tout neuf

Couleur : Bleu et noir

Matière : Alliage d'acier Ni-Cr

Taille : (L) x (W) 190 x 150 mm / 7,48" x 5,51" (environ)

Comment utiliser :

1.Si c'est dans un bobine, ne coupez pas les broches, laissez-les jusqu'à ce que le fil soit serti. Préparez le fil en dénudant environ 1/8" (3 mm) de l'isolant de l'extrémité Placez le fil sur la broche à sertir, en l'alignant de sorte que la partie nue se trouve entre les languettes intérieures de la broche à sertir, le fil se trouve entre l'ensemble à l'extérieur des onglets.

2.Si les broches à sertir sont trop courtes pour cette méthode, voir le bas de ces instructions pour une alternative.Placez le fil et la broche à sertir dans la dent appropriée sur la matrice de l'outil, en faisant assurez-vous que l'extrémité isolée se trouve sur la moitié la plus haute et la plus large de la dent. Les languettes doivent pointer dans la cavité de l'autre côté de la matrice afin que l'outil les plie autour du fil lorsqu'il est tiré. fermé.

3. Fermez lentement et complètement les mâchoires de l'outil jusqu'à ce qu'elles se libèrent.

Les languettes d'une broche à sertir doivent former un barillet autour des fils conducteurs et un autre barillet pour relâcher la tension autour de l'isolant du fil.

4.Si les broches de sertissage sont trop courtes pour cette méthode (ou si elles ne sont pas sur une bobine), placez complètement la broche de sertissage dans la bande d'attache . Insérez dans la fente appropriée de l'outil de sertissage et enclenchez l'outil de sertissage pour le maintenir en place.

Package inclus :

1 X outil de sertissage SN-28B

Remarque : veuillez autoriser une erreur de 1 à 3 cm en raison de la mesure manuelle et assurez-vous que cela ne vous dérange pas avant de commander. Veuillez noter que le nouveau type et l'ancien type de ce produit seront envoyés au hasard, et assurez-vous que cela ne vous dérange pas avant de commander.
