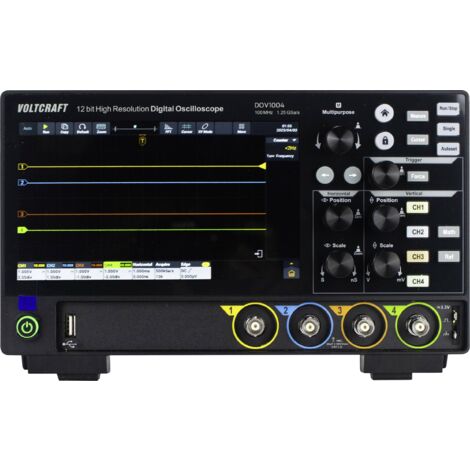

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Informations techniques

Affichage (type, taille, lignes/caractères/résolution) : Écran tactile LCD, 1024 x 600 pixels
Alimentation en tension (détails) : 12 V 4 A TYPE C
Bande passante : 100 MHz
Base temporelle : 1 ns/div - 1000 s/div, step by 1-2-5
Borne d'entrée : DC, AC, mise à la terre
Catégorie de mesure (LOV) : CAT II
Dimensions produit, hauteur : 78 mm
Dimensions produit, largeur : 260 mm
Déviation verticale : ±2 V (500 μV/div – 200 mV/div) ±80 V (500 mV/div – 10 V/div)
Emballage sans plastique : Emballage sans plastique
Fréquence d'échantillonage par canal : 1.25 Géch/s
Impédance d'entrée : 1 MΩ ± 2%
Interfaces (composants) : USB-C, périphérique USB, USB-Host, HDMI, LAN
Longueur : 160 mm
Nombre d’entrées analogiques max. : 4
Plage de tension d'entrée : 300 V
Poids : 1.5 kg
Profondeur de mémoire par canal : 50 Mpts
Résolution (système de mesure) : 12 bits
Résolution/type d'écran : 1024 x 600 p
Spécificités de l'oscilloscope : mémoire numérique (DSO)
Taille de l'écran : 17.78 cm
étalonné : d'usine (sans certificat)

De haute qualité, innovante et compacte La série d'oscilloscope DOV VOLTCRAFT Au centre se trouve l'écran tactile 7 pouces, avec une résolution de 1024 x 600 pixels. Il réagit non seulement aux touches, mais également aux gestes et rend ainsi la commande de menu fastidieuse très inutile. Excellentes caractéristiques techniques Tous les oscilloscopes DOV numériques fonctionnent avec un taux d'échantillonnage maximal de 1,25 Géch/s. La capture en temps réel est de 50 000 wfms/s et la capture de segments est de 700 000 wfms/s, ce qui permet de capturer rapidement et précisément les signaux non réguliers. La vitesse d'échantillonnage horizontale s'étend de 1 ns/div à 1000 s/div (1-2-5 pas). Nombreuses fonctions de déclenchement L'une des forces de la série DOV de Voltcraft réside dans les nombreuses fonctions de déclenchement VOLTCRAFT. Même les signaux difficiles à triggerer peuvent être transmis grâce aux types de déclenchement : flanc, vidéo, impulsion, pente, Runt, fenêtre, timeout, Nth, logique, RS232/UART, I2C, SPI, CAN, déclenchement LIN. Caractéristiques du VOLTCRAFT DOV1004 Le DOV1004 dispose d'une bande passante de 100 MHz et de quatre entrées analogiques. La longueur d'enregistrement du signal est de 50 M. pour une représentation et une évaluation claires, l'affichage de l'onde de signal en temps réel est possible sur le PC. Les quatre entrées CH1 à CH4 sont disponibles en tant que sources de déclenchement et il est possible de choisir entre les modes d'acquisition Sample, PIC, haute résolution, moyenne et segmentation. La sensibilité verticale est réglable de 500 μV/div à 10 V/div. Pack de livraison avec accessoires Le VOLTCRAFT DOV1004 est fourni avec un bloc d'alimentation USB type C, un câble USB, quatre sondes de test et deux SET de réglage d'échantillons. Un logiciel avec mode d'emploi en anglais sur CD, un guide de démarrage rapide ainsi que la fiche de données de sécurité du pack sont également inclus. Ce texte a été traduit par une machine.

Points forts

• 100 MHz Bande passante
• Nombre d’entrées analogiques max. 4
• Ecran tactile 17,78 cm (7 pouces), compatible avec le fonctionnement gestuel
• Acquisition en temps réel de 50 000 wfms/s, acquisition de segments 700 000 wfms/s.
• ADC avec une résolution élevée de 12 bits
• Taux d'échantillonnage : un canal (1,25 Géch/s), deux canaux (625 Méch/s ou 1,25 Géch/s), tous les canaux (625 Méch/s)

  Fonctionnalités

  • Longueur d'enregistrement 50 M. Affichage de l'onde de signal en temps réel sur le PC INTERFACES : USB, LAN, HDMI Résolution de l'écran : 1024 x 600 pixels Vitesse d'échantillonnage horizontale : 1 ns/div - 1000 s/div, 1-2-5 pas Fonctions d'acquisition : échantillonnage, pic, haute résolution, moyenne, segmentation Sources de déclenchement : CH1, CH2, CH3, CH4 Type de déclenchement : flanc, vidéo, impulsion, pente, Runt, fenêtre, timeout, Nth, logique, RS232/UART, I2C, SPI, CAN, DÉCLENCHEMENT LIN Sensibilité verticale : 500 μV/div-10 V/div

    Contenu de la livraison

    • Oscilloscope Bloc d'alimentation USB type C Câble USB 4 pointes de touche 2 kits de réglage d'échantillons Logiciel et mode d'emploi sur CD (anglais) Guide de démarrage rapide Fiche de données de sécurité
