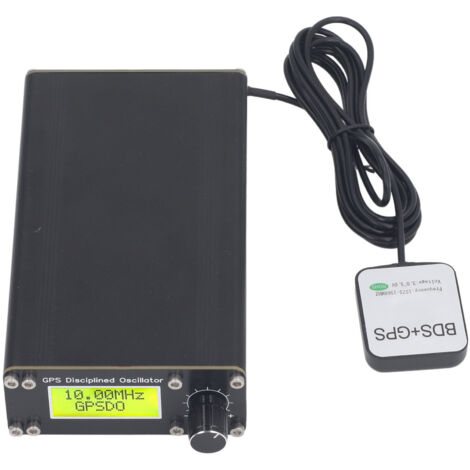

Oscillateur discipliné GPS OCXO 10MHz, sortie d'onde carrée, horloge GPSDO DC12V
Produit similaire livré par
'/%3E%3C/svg%3E)
Minkurow – Pistolet à coulis de ciment – 4 buses amovibles – Conception entonnoir pour zones étroites – Pulvérisation rapide mortier et plâtre
34,99 €
18
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Caractéristiques:
1. [Contrôle précis] En utilisant le signal 1PPS du GPS, le microcontrôleur le compare et produit un PWM 16 bits pour contrôler la précision de sortie du cristal à température constante, la tension de réglage de fréquence du cristal à température constante est de 0 à 5 V, puis un PWM 1 bit peut contrôler la tension de sortie doit être de 0,000076 V.2. [Applications polyvalentes] Cet oscillateur discipliné GPS convient aux décodeurs audio haut de gamme, aux instruments, aux fréquencemètres, aux sources de signaux et à tout appareil doté d'une entrée de référence externe de 10 MHz.
3. [Conception conviviale] Équipée d'un écran d'affichage et d'un encodeur sur le panneau avant, cette horloge disciplinée GPS fournit un état en temps réel et des réglages faciles.
4. [Connectivité complète] Le panneau arrière comprend une interface de sortie 10 MHz, une interface de sortie 1 PPS, une interface d'antenne GPS, un interrupteur d'alimentation et une interface d'alimentation 12 V CC, permettant une intégration et un fonctionnement transparents.
5. [Compact et portable] Malgré ses fonctionnalités avancées, ce GPSDO conserve une taille petite et portable, ce qui le rend facile à transporter et à utiliser dans divers contextes.
Spécifications:
Type d'élément : Oscillateur discipliné GPSMatériau : Alliage d'aluminium
Tension d'alimentation : DC12V ±2V
Courant de fonctionnement : 650 mA pendant le préchauffage, 350 mA une fois stabilisé
Fréquence de sortie : 10,0000000,000 MHz ±0,001 Hz
Forme d'onde de sortie : Onde carrée
Amplitude de sortie : 10 dBm
Cristal thermostatique : Bowei OX256B-T-LU-V-10M
Module GPS : ATGM336H
Comment utiliser:
Lorsqu'il est allumé, l'écran affiche 10,00 MHz GPSDO, et si une antenne GPS n'est pas installée, ce contenu continuera à être affiché. Après avoir installé l'antenne GPS et verrouillé le satellite, l'écran affichera la valeur de correction PPb et la valeur de réglage PWM actuelle après avoir comparé le signal 1PPS. Lors de la première utilisation, il faut environ 30 minutes pour relire et corriger. Lorsque la valeur PPb est de 0,0 ± 1, appuyez sur le commutateur d'encodage pour accéder au menu, faites pivoter l'encodeur pour trouver l'option PWMSET et appuyez sur le commutateur d'encodeur pour enregistrer la valeur PWM actuelle. Faites à nouveau pivoter l'encodeur, trouvez EXIT !! OK et appuyez sur l'encodeur pour quitter le menu. À ce stade, l’étalonnage est pratiquement terminé. Après avoir calibré et enregistré les valeurs PWM, l'antenne GPS peut être omise pour la prochaine utilisation.Liste de colis:
Forfait comprenant 1 x oscillateur discipliné GPS1 x antenne
Caractéristiques
- MarqueWEYTOLL
- Réf. ManoManoME214947828
- MMID188729810041
- Réf. fabricantWYT-1021240033911
- EAN7024090931238
