Description générale

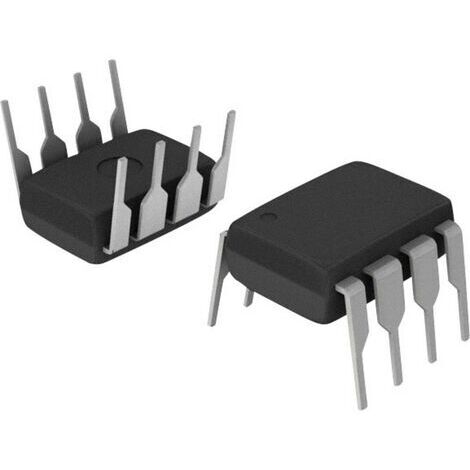

Le Broadcom HCPL-4200-000E est un optocoupleur de type transistor DC, conçu pour assurer la séparation électrique et le déparasitage des signaux dans divers appareils électroniques. Il est essentiel dans de nombreuses applications, allant des alimentations aux commandes de moteur, ainsi qu'au transfert et à la gestion de données. Cet optocoupleur élimine les perturbations électromagnétiques, garantissant ainsi une séparation sûre du signal.Spécifications techniques
- Type de boîtier : DIP-8
- Courant coupé limité I(F) : 24 mA
- Ligne de fuite : 7.4 mm
- Puissance (max) P(TOT) : 255 mW
- Sortie électrique/canal : 25 mA
- Temps de descente : 15 ns
- Temps de montée : 55 ns
- Température de fonctionnement (max.) : 0 °C
- Température de fonctionnement (min.) : +70 °C
- Tension d'alimentation max. : 27 V
- Tension d'alimentation min. : 5 V
- Tension d'isolation : 3750 V RMS
- Tension de sortie (max.) : 20 V
- Délai de propagation tpHL : 1 µs
- Délai de propagation tpLH : 1.6 µs
- Immunité aux transitoires de mode commun : 1 kV/µs
- Type d'entrée : DC
- Type de montage : trou traversant
- Type de sortie : Transistor
