Description générale

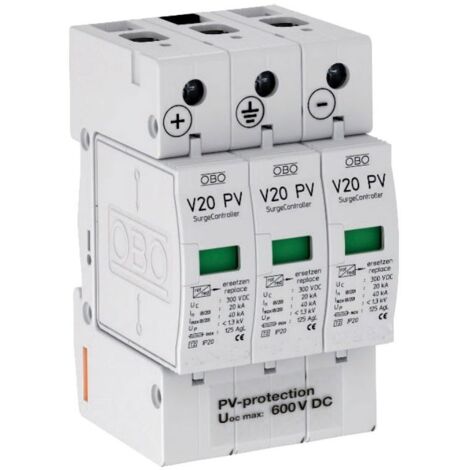

Le parafoudre OBO Bettermann V20-C 3PH-600 est un dispositif de protection contre les surtensions, conçu spécifiquement pour les systèmes photovoltaïques. Il est classé comme un limiteur de surtension de type 2, offrant une protection efficace contre les surtensions causées par des phénomènes atmosphériques ou des anomalies sur la ligne électrique. Ce modèle est monté sur rail DIN de 35 mm et peut être installé à l'intérieur du tableau électrique, protégeant ainsi l'ensemble du système électrique.Spécifications techniques
- Tension continue maximale DC : 600V
- Courant de décharge nominal (8/20) : 20 kA
- Courant de décharge nominal maximal (8/20 μs) : 40 kA
- Niveau de protection : < 2,6 kV
- Temps de réaction : < 25 ns
- Plage de température : -40/+80°C
- Degré de protection : IP20
- Taille de la construction : 3 TE
- Section maximale du conducteur flexible : 25,00 mm²
- Section maximale du conducteur rigide : 35,00 mm²
- Section de raccordement flexible : 2,50 - 25,00 mm²
- Section de toron rigide : 2,50 - 35,00 mm²
- Section de connexion multifilaire : 2,50 - 35,00 mm²
Compatibilité et accessoires
- Compatible avec les systèmes photovoltaïques
- Utilisation possible avec ou sans paratonnerre isolé séparé
Installation
- Montage sur rail DIN de 35 mm
- Installation à l'intérieur du tableau électrique
Utilisation
- Protège le système électrique contre les surtensions et les pointes d'électricité
- Idéal pour prévenir les dommages aux appareils connectés
- Recommandé pour éviter les risques d'électrocution en cas de surtension
Autres informations
- Signalisation optique de fonctionnement
- Unité complète avec limiteur à varistance enfichable
- Connexion en Y selon VDE 0100-712 (EN 50539-12)
- Liaison équipotentielle pour la protection contre les surtensions selon VDE 0100-443 (IEC 60364-4-44)
- Limiteur encapsulé à l'oxyde de zinc non soufflante pour utilisation dans les boîtes de distribution
