NUASOL
2995
-39%
49,91 €
20€ offerts sur le premier achatProfessionnels, prix pros HT
Bon à savoir
  • Garantie 2 ans

Détails du produit

Caractéristiques

  • Longueur
    400 mm
  • Largeur
    75 mm
  • Hauteur
    2.65 cm
  • Poids
    1.7 kg
  • Matières
    Aluminium
  • Couleur
    Gris
  • Forme
    Trapèze
  • Alimentation électrique
    Solaire
  • Mode de fixation/pose
    Visser
  • Quantité par pack
    4
  • Voir tout

Description


[Compatibilité] Convient aux panneaux solaires d'une hauteur de 30 et 35 mm ! Ainsi, il est compatible avec tous les panneaux solaires courants d'une hauteur de 30 et 35 mm.

[Toiture trapézoïdale] Ce kit de montage de NuaSol vous permet d'installer facilement vos panneaux solaires sur une toiture en tôle trapézoïdale.

[Profilé en aluminium] Les profilés sont fabriqués en aluminium AL6005-T5 robuste et de haute qualité et disposent d'une base antidérapante. Le matériau résiste aux intempéries et à la corrosion.

[Montage simple] Les pinces d'extrémité et les pinces centrales sont fabriquées en aluminium AL6005-T5 et sont clipsées et serrées dans le profilé en aluminium. Les vis SUS304 fournies sont dotées d'un joint d'étanchéité pour empêcher l'eau de pénétrer.

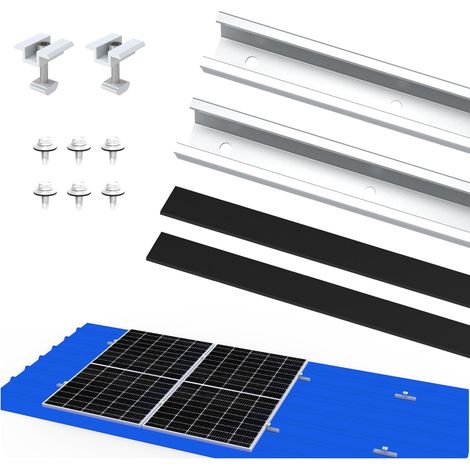

[Tout est inclus] Vous recevez un kit d'extension pour le kit de montage NuaSol pour toitures en tôle trapézoïdale et pouvez ajouter des modules solaires supplémentaires à votre installation. Contenu : 4 rails de montage (400mm), 4 pinces d'extrémité et 16 vis à bois.



NuaSol - DoItYourself kit de montage pour toit en tôle trapézoïdale pour un panneau solaire

NuaSol vous propose différents matériaux de montage pour la mise en place de votre mini-installation photovoltaïque ou de votre centrale de balcon. Des vis à double filetage aux crochets de toit et aux équerres en Z, vous trouverez chez nous le matériel de montage adapté à chaque type de montage.

Le kit de montage pour toiture en tôle contient tous les composants nécessaires à la pose de vos modules solaires sur le toit de votre maison.



La préparation

1 : Fixer les profilés courts
2 : Fixer les pinces d'extrémité sur les extrémités du profilé
3 : Insérer les modules solaires
4 : Serrer les pinces d'extrémité.


Tout y est !

Ce kit de montage complet pour toitures en tôle trapézoïdale pour modules solaires contient tous les composants nécessaires à la pose d'un module solaire sur le toit en tôle.


Une installation simple

1 : Préparer les profilés
2 : Accrocher les modules solaires
3 : Serrer les pinces d'extrémité.

Convient aux modules solaires d'une hauteur de 30 et 35 mm !


Détails

Dimensions des profilés : 400 x 75 x 26,5 mm
Dimensions de la pince d'extrémité : 70 x 35 x 54,3 mm
Dimensions des vis : 5,5 x 25 mm


Profilé en aluminium

Le profilé en aluminium AL6005-T5 de haute qualité se distingue par sa résistance aux intempéries et offre de la place pour un grand nombre de types de panneaux solaires. Des supports EDPM se trouvent sous le profilé.


Kit de vis

Les profilés en aluminium se fixent très facilement sur le toit en tôle trapézoïdale à l'aide des 16 vis à bois en acier inoxydable. Les vis disposent d'un joint EDPM sous la tête afin d'éviter que l'eau ne s'infiltre dans le toit en tôle.


Pince d'extrémité

Les pinces d'extrémité, fabriquées en aluminium AL6005-T5, fixent le module solaire au profilé en aluminium. Pousser les pinces d'extrémité dans le rail, les visser, c'est tout !


Kit d'extension pratique

Développez votre installation PV en toute simplicité grâce au kit d'extension NuaSol.



Données techniques & contenu de la livraison


  • Données techniques
  • Dimensions du profil : 400 x 75 x 26,5 mm
  • Matériau du profil : aluminium, AL6005-T5
  • Épaisseur du profil : 1,5 mm
  • Dimensions de la vis : 5,5 x 25 mm
  • Matériau de la vis : SUS410
  • Épaisseur du profil : 1,5 mm
  • Dimensions de la pince d'extrémité : 70 x 35 x 54,3 mm
  • Matériau de la borne : AL6005-T5 + SUS304
  • Pince d'extrémité Compatible avec hauteur de module : 30 & 35 mm
  • Charge de vent max. 30 m/s
  • Charge de neige max. 1.7 KN/m2
  • Charge au m² max. 1.7 KN/m2
  • Contenu de la livraison
    4x rail de montage 400 mm
    4x pinces d'extrémité
    16x vis à bois
