Description générale

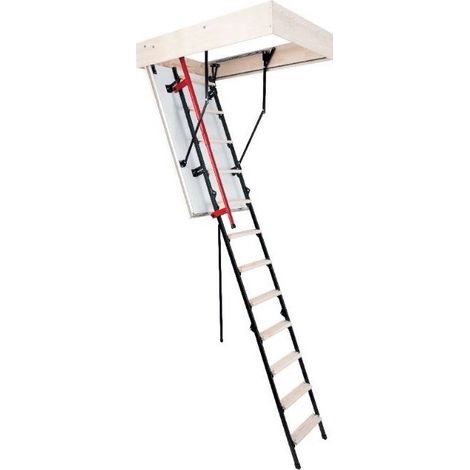

Le NOZIERES 26 est un escalier escamotable à faible encombrement, idéal pour les trémies étroites. Son caisson le plus petit mesure 80 x 60 cm, et l'échelle dépliée n'occupe que 101 cm au sol. L'échelle est composée de montants en métal et de 12 marches en bois. La trappe de 26 mm, dont 20 mm d'isolant, limite les courants d'air. Six caissons sont disponibles, allant de 80 x 60 à 100 x 70 cm, pour une hauteur sous plafond de 260 à 265 cm.Spécifications techniques
- Modèle : NOZIERES 26
- Structure : Montants métal, marches bois
- Épaisseur de trappe : 26 mm
- Épaisseur d'isolant : 20 mm
- Caissons disponibles : 6 tailles : 80, 90 ou 100 cm de long sur 60 ou 70 cm de large
- Hauteur sous plafond maximale : 260 cm (caisson de 80 cm) ou 265 cm
- Nombre de marches : 12
- Largeur de l'échelle : 36,5 cm
- Encombrement au sol : 101 ou 135 cm selon le caisson
- Espace de dégagement : 115 à 126 cm selon le caisson
- Hauteur repliée : 47 cm
- Hauteur du caisson : 135 mm
- Charge maximale : 160 kg
- Norme : EN 14975
Installation
Pour l'installation, préparez une ouverture aux dimensions du caisson choisi, avec une réserve d'environ 5 mm sur le pourtour. Assurez-vous qu'il reste au moins 135 mm de hauteur libre au-dessus du plafond pour loger le caisson. Fixez le caisson à la structure du plancher avec des vis adaptées au support, en suivant la notice. Contrôlez l'équerrage avant le serrage définitif pour garantir un bon fonctionnement de la trappe. Dépliez l'échelle, mesurez la hauteur sous plafond et recoupez le dernier segment pour qu'il repose à plat sur le sol. Raccordez enfin l'isolant des combles autour du caisson pour éviter les ponts thermiques.
Utilisation
Le NOZIERES 26 est conçu pour les couloirs, paliers et petites pièces où un escalier escamotable classique ne peut pas être installé. Avec le caisson de 80 cm de long, il occupe 101 cm au sol ; avec les caissons de 90 et 100 cm, il occupe 135 cm. Sa limite est la hauteur : 260 cm avec le caisson de 80 cm, 265 cm avec les autres. Pour mieux isoler, une version avec une trappe de 46 mm ou 86 mm est également disponible.
Autres informations
Contrôlez une fois par an le serrage des vis, les articulations entre segments et le bon fonctionnement du mécanisme d'ouverture de la trappe. Lubrifiez les mécanismes si l'ouverture devient dure, et dépoussiérez les marches. La trappe peut être peinte de la couleur du plafond, mais veillez à ne pas boucher le joint entre la trappe et le caisson, qui assure l'étanchéité à l'air.
