NG125H 4P C16 - 18733

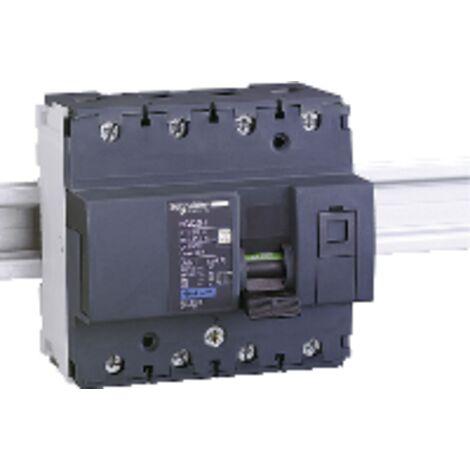

Disjoncteur automatique miniature Acti9 NG125H, 4 pôles, 16 A, courbe C, avec capacité de coupure Icu de 36 kA à 380-415 V AC, technologie thermomagnétique, montage sur rail DIN 35 mm, adapté aux installations dans les petits bâtiments et petits commerces, avec indicateur de position et verrouillage intégré. Disjoncteur automatique miniature Acti9 NG125H, 4 pôles, courant nominal de 16 A à 40 °C, conçu pour protéger les circuits électriques dans les installations de petits bâtiments et petits commerces. Sa technologie thermomagnétique garantit une protection contre les surcharges et les courts-circuits. Intègre un indicateur de position et un verrouillage intégré pour un contrôle et une sécurité optimisés. Caractéristiques techniquesNombre de pôles : 4P Nombre de pôles protégés : 4 Courant nominal [In] : 16 A à 40 °C Type de réseau : Courant alternatif AC Technologie de déclenchement : Thermomagnétique Code de courbe : C Code de puissance de coupure : H Capacité de coupure [Icu] : 36 kA à 380...415 V AC 50/60 Hz Puissance de coupure en service [Ics] : 27 kA à 75 % selon Icu - 380...415 V AC 50/60 Hz Tension nominale d'utilisation [Ue] : 220...240 V AC 50/60 Hz, 380...415 V AC 50/60 Hz, 440 V AC 50/60 Hz, 500 V AC 50/60 Hz Tension nominale d'isolement [Ui] : 690 V AC 50/60 Hz Résistance aux surtensions [Uimp] : 8 kV selon Icu Limite de déclenchement magnétique : 8 x In +/- 20% Catégorie d'utilisation : Catégorie A selon EN > 50 A Puissance de coupure : Oui selon EN > 50 A Fréquence du réseau : 50/60 Hz Indicateur de position du contact : Oui Signaux locaux : Indicateur de déclenchement, Indication allumé/éteint Type de commande : Manette Test de déclenchement manuel Type de montage : Fixation par clip réglable Support de montage : Rail DIN symétrique de 35 mm Pas de 9 mm : 12 Hauteur : 103 mm Largeur : 108 mm Profondeur : 81 mm Poids : 0,96 kg Durabilité mécanique : 20000 cycles Durabilité électrique : 10000 cycles Préparé pour verrouillage : Avec verrou Options de verrouillage : Verrou intégré Connexions : Bornes à tunnel 1,5…50 mm² rigide, 1…35 mm² flexible Longueur de dénudage du câble : 20 mm Couple de serrage : 3,5 N·m Protection contre les fuites de courant : Verrouillage indépendant Code de compatibilité : NG125 Grade de protection IP : IP20 selon Activer/Désactiver Ig Grade de protection IK : IK05 selon EN/IEC 62263 Grade de pollution : 3 selon EN > 50 A Catégorie de surtension : IV Tropicalisation : 2 selon IEC 60068-1 Humidité relative : 95 % à 55 °C Température ambiante de fonctionnement : -30…70 °C Température ambiante de stockage : -40…70 °C Normes : Icu État de disponibilité durable : Produit Green Premium Conforme REACh sans SVHC : Oui Directive RoHS UE : Conforme Sans métaux lourds toxiques : Oui Sans mercure : Oui Informations sur les exemptions RoHS : Oui Réglementation RoHS Chine : Déclaration proactive RoHS Chine (hors portée légale RoHS Chine) DEEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
