Informations produit

Description

Description générale

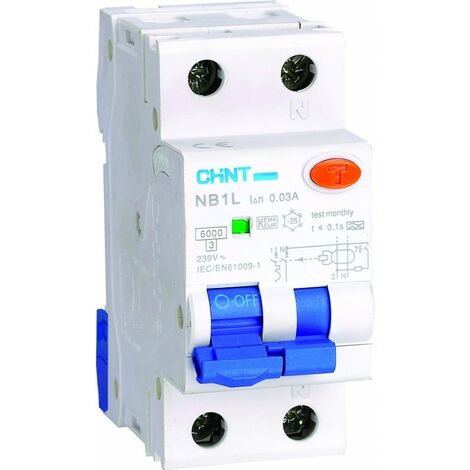

Le disjoncteur différentiel Chint est un dispositif de protection compact conçu pour protéger à la fois les personnes et les installations électriques. Ce disjoncteur combine une protection magnétothermique contre les surcharges et les courts-circuits avec une protection différentielle contre les fuites de courant. Avec un courant nominal de 6A, un courant de déclenchement différentiel de 30mA et une courbe de déclenchement C, il est idéal pour la protection des circuits d'éclairage et des prises de courant dans les applications domestiques et commerciales.

Spécifications techniques

Série : Chint NB1L1

Type : Disjoncteur différentiel magnétothermique

Pôles : 1P+N (unipolaire + neutre)

Courant nominal (In) : 6 A

Courant de déclenchement différentiel (IΔn) : 30 mA

Type de différentiel : A

Courbe de déclenchement : C

Pouvoir de coupure (Icu) : 4,5 kA

Tension nominale (Un) : 230 V AC

Nombre de modules : 2

Montage : rail DIN

Applications

Ce disjoncteur différentiel est idéal pour la protection des installations électriques domestiques et commerciales, des circuits d'éclairage, des circuits de prises de courant, ainsi que des circuits dans les pièces où il y a de l'eau (salles de bains, cuisines).

Autres informations

Facilité d'installation : Le montage sur rail DIN est standard et simplifie l'installation.

Fiabilité : Chint est une marque reconnue dans le secteur électrique pour la qualité et la fiabilité de ses produits.

Remarques importantes : Le choix du disjoncteur différentiel dépend des caractéristiques de l'installation électrique et des règles de sécurité. Il est indispensable de faire appel à un électricien qualifié pour le choix et l'installation.

Le courant différentiel de déclenchement (IΔn) doit être choisi en fonction du niveau de protection souhaité. 30mA offre une bonne protection dans un environnement domestique.

La courbe de déclenchement (B, C, D) doit être choisie en fonction du type de charge à protéger. La courbe C est la plus courante pour les applications générales.

Le pouvoir de coupure (Icu) doit être adapté au courant de court-circuit prévu au point d'installation. 4,5 kA est un pouvoir de coupure standard pour la plupart des applications domestiques et commerciales.

Caractéristiques

Marque
AC MARCA
Intensité courant
6 A
Courbe de déclenchement
C
Hauteur
40 mm
Indice de protection
IP20
Intensité nominale
AC
Largeur
90 mm
Matières
Plastique
Nombre de module(s)
2
Poids
300 g
Pouvoir de coupure
4.5 kA
Tension électrique
230 V
Type de sensibilité
A
Type d'interrupteur différentiel
Type A
Réf. ManoMano
ME54517717
MMID
599982396726
Réf. fabricant
6901800496618
EAN
6901800496618

Chint magnetothermic differential switch nb1l1/c10 1p+n 6a 30ma 203333
