Schneider Electric – Interrupteur différentiel Multi9 4P 40A – Réenclencheur instantané – Indication ON/OFF – Résistance de fuite 5 kOhm

Name: Schneider Electric – Interrupteur différentiel Multi9 4P 40A – Réenclencheur instantané – Indication ON/OFF – Résistance de fuite 5 kOhm
Brand: SCHNEIDER ELECTRIC
SKU: 18267
Price: 468.18 EUR
Availability: InStock

Vous achetez pour votre entreprise ?

+10% offert sur votre 1ère commande

Tarifs négociés HT jusqu'à -20%

Passer à un compte pro

Vendu par By Elec et 1 autre marchand

Ces articles peuvent vous intéresser !

Schneider Electric – LRD22 – Relais thermique moteur 16 à 24 A – Protection contre surcharge – Compatible contacteurs LC1D25 à LC1D38

312

Livraison gratuite

LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924

3 options

LOT de 2 iOF pour iC60 et iID SCHNEIDER A9A26924

Acti9 IOF-SD+OF -415VCA -130VCC (A9A26929)

~~127,26€~~

Lrd02 Schneider - Relais De Protection Thermique Moteur 0,16 à 0,25a Tesys Lrd Pr Contacteur Lc1d09 à Lc1d38

3 options

Lrd02 Schneider - Relais De Protection Thermique Moteur 0,16 à 0,25a Tesys Lrd Pr Contacteur Lc1d09 à Lc1d38

~~40,99€~~

Lr2k0308 Schneider - Relais Thermique Moteur 1,8 à 2,6a - Tesys Lr2k - Pour Contacteur Lc1k06 - Classe 10a

~~35,72€~~

Module d'adaptation tension MDU pour disjoncteur télécommandé Reflex iC60 Acti9 SCHNEIDER A9C18195

~~240,43€~~

Schneider Electric – Déclencheur à minimum de tension 220/240V – Compatible avec interrupteurs différentiel Acti 9 – Montage rail DIN – Indicateur d'état

~~52,42€~~

Déclencheur à minimum de tension MN 230VCA 3A 415VCA 6A 240VCA

~~190,96€~~

Schneider Electric – Déclencheur à émission de tension MX + OF 12-24V CA/CC – Interrupteur modulaire 3A 415V – Contact auxiliaire O/F – Montage rail DIN

TeSys LR - relais de protection thermique moteur - 2,6..3,7A - classe 10A - LR2K0310

Schneider Electric LR2K0314 relais de protection moteur

TeSys GVAX - déclencheur voltmétrique - 380..400Vca 50Hz - GVAX385

Schneider – Relais thermique 2,5 à 4 A – Protection contre surcharges et courts-circuits – Raccordement par bornier à vis-étrier – Pour moteurs monophasés et triphasés

N°1 des ventes

Schneider – Relais thermique 2,5 à 4 A – Protection contre surcharges et courts-circuits – Raccordement par bornier à vis-étrier – Pour moteurs monophasés et triphasés

~~25,98€~~

Localisateur de défaut XD312 alimentation 115-127V CA Vigillohm SCHNEIDER 50535

~~2 675,57€~~

Livraison gratuite

Schneider Electric – Disjoncteur 4P 63A 30mA – Déclencheur VIGI IC60 – Protection contre les surcharges – A9V21463

Vigi iC60 4P 63A 300mA [S] Type A - A9V25463

Schneider Electric XPSBAC14AP Module de sécurité

Livraison gratuite

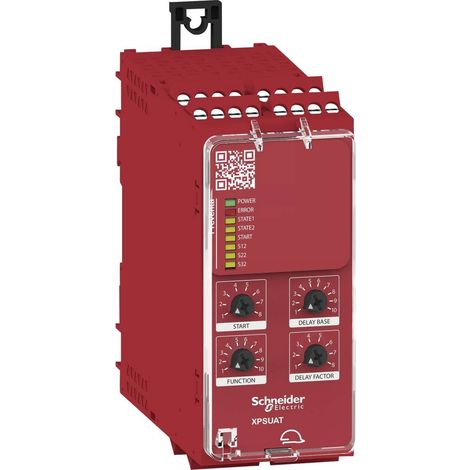

Relais de sécurité XPSUAT13A3AP Schneider Electric Tension de fonctionnement: 24 V DC/AC 3 NO (T), 3

Livraison gratuite

Preventa XPSU - module sécurité multifonctions - Cat4 - 3F - 24V - ressort - XPSUAF13AC

TeSys LRD - relais protection thermique - 3P - 1,6..8A

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le Multi9 est un réenclencheur dispositif de courant résiduel de type A, conçu pour assurer la protection des installations électriques. Il est adapté pour une utilisation dans des environnements commerciaux et résidentiels, offrant une sécurité accrue contre les fuites de courant. Ce modèle est équipé de quatre pôles et a une capacité nominale de 40A.

Spécifications techniques

Tension assignée d'emploi : 400 V CA 50 Hz

Fréquence du réseau : 50 Hz

Tension d'isolement : 500 V

Tension assignée de tenue aux chocs : 4 kV

Résistance de fuite minimum : 5 kOhm (en fonctionnement), 2,5 kOhm (hors fonctionnement)

Pouvoir de coupure et de fermeture assigné : Idm 630 A à 400 V

Courant nominal de court-circuit conditionnel : IC60H : Inc 15 kA, DPN : Inc 6 kA, Fuse : Inc 10 kA gG

Dimensions : Hauteur 98 mm, Largeur 125 mm, Profondeur 79,5 mm, Profondeur d'encastrement 73,5 mm

Poids : 0,67 kg

Durée de vie mécanique : 4000 cycles OPEN-CLOSE

Compatibilité et accessoires

Type de raccordement : Borne du type à cage avec carter pour fils rigides, souples et flexibles jusqu'à 35 mm²

Borne de raccordement auxiliaire : Borne du type à cage dans 2,5 mm² souple, rigide et flexible avec embout

Longueur de dénudage des fils : 12 mm

Installation

Mode d'installation : Fixe

Support de montage : Rail DIN symétrique 35 mm

Pas de 9 mm : 14

Utilisation

Réinitialisation après erreur de fuite à la terre

Test de fonctionnement : Manuel à > 170 V

Mode opératoire : Temps de réenclenchement < 10 s

Nombre maximum de redémarrages consécutifs : 3

Intervalle minimum entre 2 fermetures : 30 s

Cycle de redémarrage arrêté en cas de présence de défaut d'isolation : 15 min

Surveillance de la présence de défaut d'isolation avec diagnostic toutes les 2 minutes

Autres informations

Signalisation locale : 2 LEDs pour indication ON/OFF

Tension circuit de signalisation : AC : 5...230 V, CC : 5...230 V

Courant de sortie signalisation : 0,6 mA min, 100 mA max, cos phi = 1

Segment de marché : Petit commerce

Code de compatibilité : REDs

Caractéristiques

Marque
SCHNEIDER ELECTRIC
Tension électrique
400 V
Type d'interrupteur différentiel
A
Fonction du déclencheur
Différentielle
Hauteur
98 mm
Indice de protection
IP20
Intensité courant
40 A
Intensité nominale
AC
Matières
Plastique
Mode d'actionnement
Interrupteur
Nombre de pôle(s)
4
Poids
670 g
Type de contact
Normalement fermé
Type de déclenchement
Électronique
Réf. ManoMano
ME20156874
MMID
415599717409
Réf. fabricant
18267
EAN
3303430182672

Questions fréquentes

Oui, ce dispositif est compatible avec des fils rigides, souples et flexibles jusqu'à une section maximale de 35 mm² pour les bornes principales, et jusqu'à 2,5 mm² pour les bornes auxiliaires.

En cas de défaut d'isolation persistant, le cycle de redémarrage est arrêté pendant 15 minutes pour permettre une surveillance continue et éviter tout risque.

L'intervalle minimum entre deux fermetures consécutives est de 30 secondes, ce qui garantit un fonctionnement sécurisé et évite les surcharges.

Réponses générées par IA à partir des informations vendeur
