Description générale

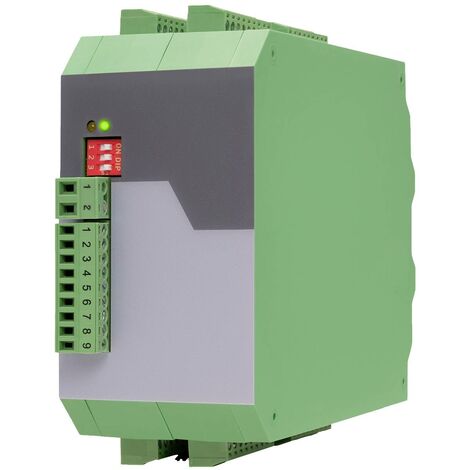

Le module E/S Motrona 7186.5028 est un répartiteur compact et polyvalent conçu pour les signaux des transmetteurs incrémentaux et des systèmes de mesure. Il dispose de 8 entrées numériques et d'une entrée d'impulsion au format A, B, Z [HTL] ou A, /A, B, /B, Z, /Z [RS422]. Ce dispositif est idéal pour des applications nécessitant une fréquence d'entrée élevée, allant jusqu'à 250 kHz [HTL] ou 1 MHz [RS422 / TTL].Spécifications techniques
- Tension d'alimentation : 10 - 30 VDC
- Consommation de courant : environ 25 mA (sans charge)
- Dimensions : Hauteur 118 mm, Largeur 34 mm, Longueur 140 mm
- Fréquence d'entrée maximale : 1 MHz (RS422 / TTL), 500 kHz (différentiel HTL), 250 kHz (TTL / HTL)
- Durée de temporisation du signal : environ 160 ns
- Température ambiante de fonctionnement : -20 °C à +60 °C (sans condensation)
- Température ambiante de stockage : -30 °C à +75 °C (sans condensation)
- MTBF : 85,4 ans (fonctionnement continu à 60 °C)
Compatibilité et accessoires
- Type de raccordement : bornes à vis, 1,5 mm² / AWG16
- Sorties : 8 sorties incrémentales, niveau de signal 5 - 30 V
Installation
Le module est conçu pour une fixation directe sur rail DIN, facilitant son intégration dans des systèmes existants.Utilisation
Ce module est utilisé pour la gestion des signaux des transmetteurs incrémentaux, permettant une distribution efficace des signaux d'entrée vers plusieurs sorties avec des niveaux de sortie configurables.Autres informations
- Boîtier en plastique robuste
- 2 LED d'affichage : 1 verte pour la mise en service et 1 jaune pour la détection d'erreurs aux entrées A, B, Z
