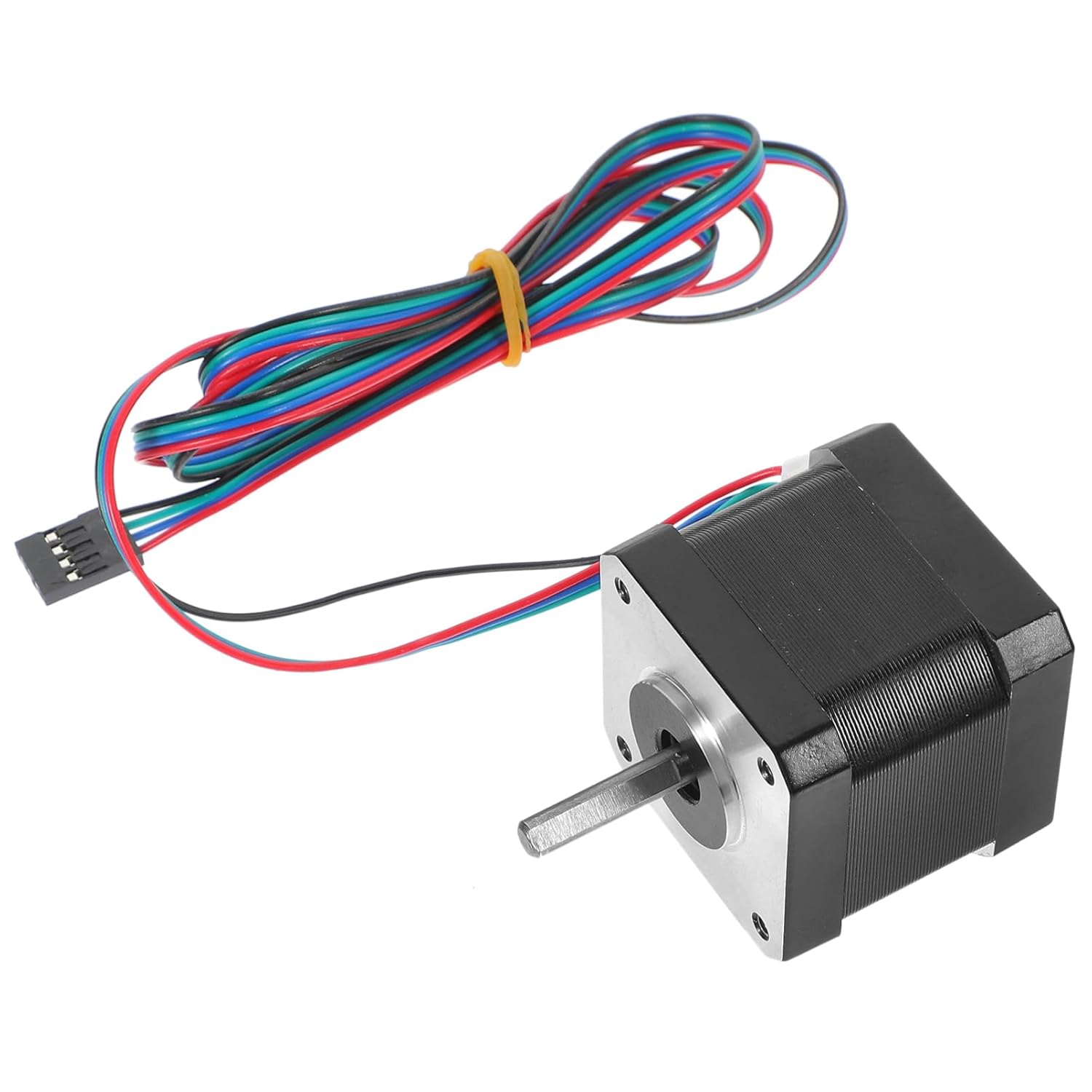

Moteur pas à pas pour imprimante 3D, DC 1,5 A/phase, 42,3 x 42,3 x 38 mm, angle de pas de 1,8 degré, force de préhension de 0,42 N.M, avec câble de connexion de 90 cm, 2 phases

Description générale

Ce moteur pas à pas de type Nema 17 est couramment utilisé dans les imprimantes 3D et l'équipement mécanique. Il offre une précision de pas de 1,8 degré, ce qui permet des mouvements détaillés et précis. Doté d'une faible résonance et d'une basse température de fonctionnement, il fonctionne de manière silencieuse et fiable.   Le moteur est livré avec un câble de raccordement de 90 cm, facilitant son intégration dans différents systèmes. Sa construction en métal assure une bonne durabilité et une résistance mécanique. Il est conçu pour fonctionner avec une tension d'entrée de 12V/24V universelle, avec une tension nominale de CC 3,6V et un courant nominal de CC 1,5A par phase.   Il offre un couple de maintien de 0,42N.M et un couple de positionnement de 0,15N.M, ce qui en fait un moteur performant pour diverses applications de mouvement contrôlé.

Spécifications techniques

• Caractéristiques :

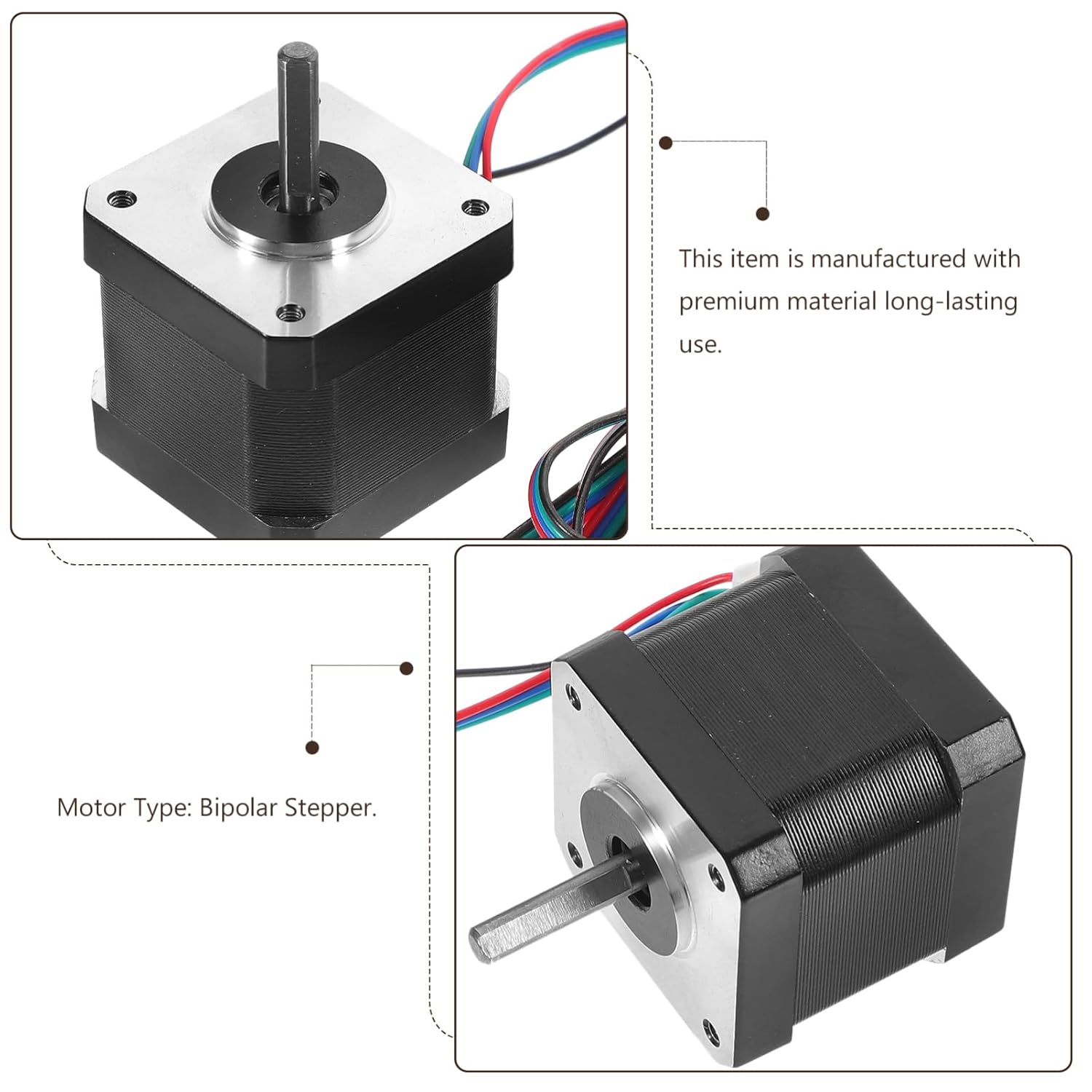

  • Type : Moteur pas à pas Nema 17.
  • Applications : Imprimantes 3D, équipement mécanique.
  • Précision : Pas de 1,8 degré.
  • Fonctionnement : Faible résonance, basse température de fonctionnement, silencieux.
  • Câble : Inclus, longueur de 90 cm.
  • Construction : Métal, durable.
• Matériau : Métal
• Pas d'angle : 1,8 degré
• Nombre de phases : 2
• Tension d'entrée : 12V/24V universelle
• Tension nominale : CC 3,6V
• Courant nominal : CC 1,5A/phase
• Couple de maintien : 0,42N.M
• Couple de positionnement : 0,15N.M
• Nombre de fils : 4
• Longueur des fils : 90 cm / 35,4 pouces
• Dimensions du moteur : 42,3×42,3×38 mm
• Diamètre du câble : 5 mm

Accessoires inclus

• 1 * Moteur pas à pas
• 1 * Câble

Utilisation

1. Connexion : Utilisez le câble fourni pour connecter le moteur pas à pas à l'électronique de contrôle appropriée (comme un driver de moteur pas à pas). Assurez - vous de respecter la polarité et la configuration des fils.
2. Alimentation : Connectez le système à une source d'alimentation compatible (12V/24V) en suivant les spécifications de tension nominale (CC 3,6V) et de courant (CC 1,5A/phase).
3. Contrôle : Utilisez un contrôleur de moteur pas à pas pour envoyer les signaux nécessaires afin de faire tourner le moteur dans la direction et avec le pas souhaités, en fonction de l'application (par exemple, pour les axes X, Y ou Z d'une imprimante 3D).
4. Réglage : Ajustez les paramètres du contrôleur (comme la micro - division si disponible) pour optimiser la précision et le fonctionnement du moteur en fonction de vos besoins.

Consignes

• Connexion correcte : Assurez - vous de connecter correctement le moteur au driver et à l'alimentation pour éviter tout dommage au moteur ou à l'électronique.
• Alimentation appropriée : Utilisez une source d'alimentation qui respecte les spécifications de tension et de courant du moteur pour garantir un fonctionnement optimal et fiable.
• Réglage du contrôleur : Configurez les paramètres du contrôleur de moteur pas à pas de manière appropriée pour obtenir les performances souhaitées et éviter des problèmes comme la perte de pas ou un fonctionnement bruyant.
