Description générale

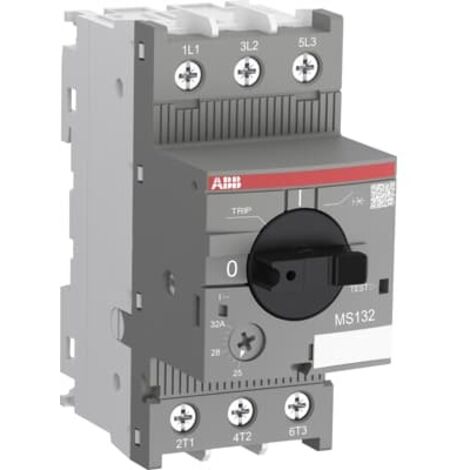

L'interrupteur de protection de moteur ABB, série MS132, est conçu pour protéger les moteurs électriques en cas de surcharge ou de défaillance. Il détecte les anomalies telles qu'une absorption excessive d'énergie et coupe automatiquement l'alimentation, préservant ainsi l'intégrité du moteur. Ce disjoncteur est adapté pour une utilisation dans des circuits triphasés et monophasés, offrant une plage de réglage de 25 à 32 A.Spécifications techniques
- Capacité de coupure en court-circuit de service (Ics) : 30 kA (230 V AC), 10 kA (250 V DC, 3 pôles), 30 kA (400 V AC), 30 kA (440 V AC), 10 kA (500 V AC), 3 kA (690 V AC)
- Capacité de coupure en court-circuit ultime (Icu) : 50 kA (230 V AC), 50 kA (400 V AC), 30 kA (440 V AC), 10 kA (500 V AC), 3 kA (690 V AC)
- Réglage du courant de court-circuit instantané (Ii) : 480 A
- Puissance nominale de fonctionnement AC-3 (Pe) : 15 kW (400 V, triphasé)
- Tension de fonctionnement nominale : 690 V AC, 250 V DC
- Courant de fonctionnement nominal (Ie) : 32 A
- Fréquence nominale : 50 Hz / 60 Hz
- Tension de tenue aux chocs nominale (Uimp) : 6 kV
- Tension d'isolation nominale (Ui) : 690 V
- Perte de puissance : 1,9 W par pôle en conditions nominales
- Nombre de pôles : 3P
- Durée de vie électrique : 50 000 cycles
- Durée de vie mécanique : 100 000 cycles
- Degré de protection : IP20 (boîtier), IP10 (bornes)
- Couple de serrage : 2 N·m
- Dimensions : Largeur 45 mm, Hauteur 97,8 mm, Profondeur 86,55 mm
- Poids net : 0,31 kg
Compatibilité et accessoires
- Type de borne : Bornes à vis
- Sections de câble compatibles : Flexible avec embout 1/2x0,75 mm² à 6 mm², Rigide 1/2x2,5 mm² à 6 mm²
- Tournevis recommandé : Pozidriv 2
Installation
- Montage sur rail DIN : TH35-15 (35 x 15 mm) et TH35-7.5 (35 x 7,5 mm) selon IEC 60715
- Position de montage : 1 à 6
- Distance de montage minimale : 0 mm (horizontal jusqu'à 400 V), 1,5 mm (horizontal jusqu'à 690 V), 75 mm (vertical)
Utilisation
Ce disjoncteur est installé sur le câble d'alimentation du moteur. Il est conçu pour détecter les surcharges et les défaillances mécaniques, coupant l'alimentation pour protéger le moteur.
Autres informations
- Température ambiante de fonctionnement : -25 °C à +70 °C
- Température de stockage : -50 °C à +80 °C
- Altitude maximale admissible : 2000 m
- Résistance aux chocs : 11 ms, impulsion 25g
- Résistance aux vibrations : 5g / 3 à 150 Hz
- Normes : IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L
