Mophorn Échangeur de chaleur à ailettes 559x559 mm, système air-eau CVC, tubes en cuivre et ailettes en aluminium, capacité thermique de 55,6 kW, adapté aux systèmes de chauffage hydronique

Système performant de transfert thermique entre l'air et l'eau

Créé pour fonctionner comme un échangeur de chaleur air-eau performant, doté d'orifices mesurant 28,6 x 35 mm, avec une tolérance de ±10 mm. Compatible avec diverses options d'installation : dans des conduits à l'aide de colliers de fixation, ou fixé par soudure ou rivetage.

• Performance efficace




• Surface étendue pour un transfert thermique efficace




• Conçu pour offrir une grande solidité et une durabilité exceptionnelle




• Résistant à l'eau et conçu pour prévenir les fuites




• Utilisation étendue




Key Features

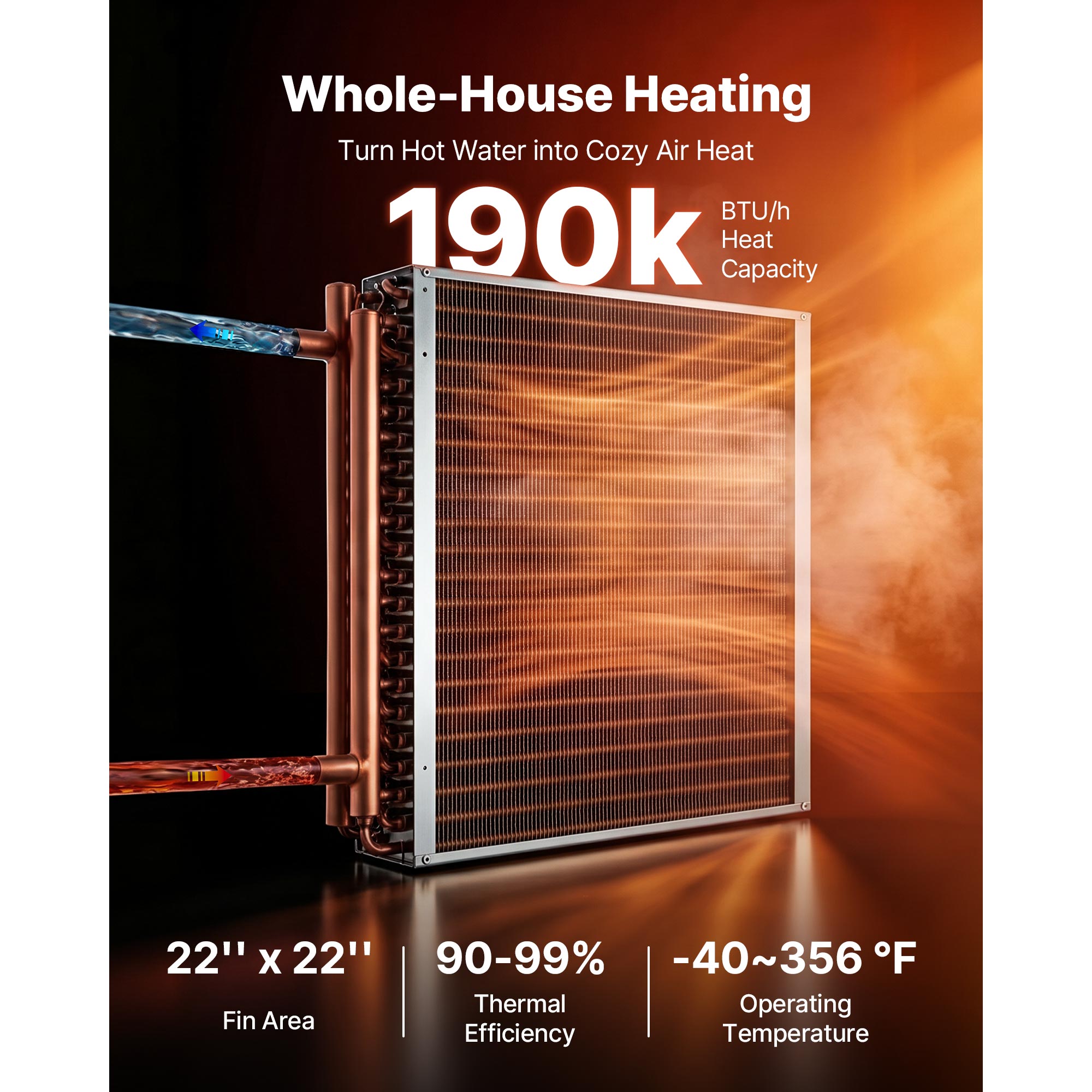

• Efficacité optimisée : Doté de tubes en cuivre et d'ailettes en aluminium, cet échangeur de chaleur à ailettes garantit une excellente conductivité thermique et un transfert de chaleur performant, offrant une capacité de chauffage pouvant atteindre 55,6 kW (190000 BTU/h).

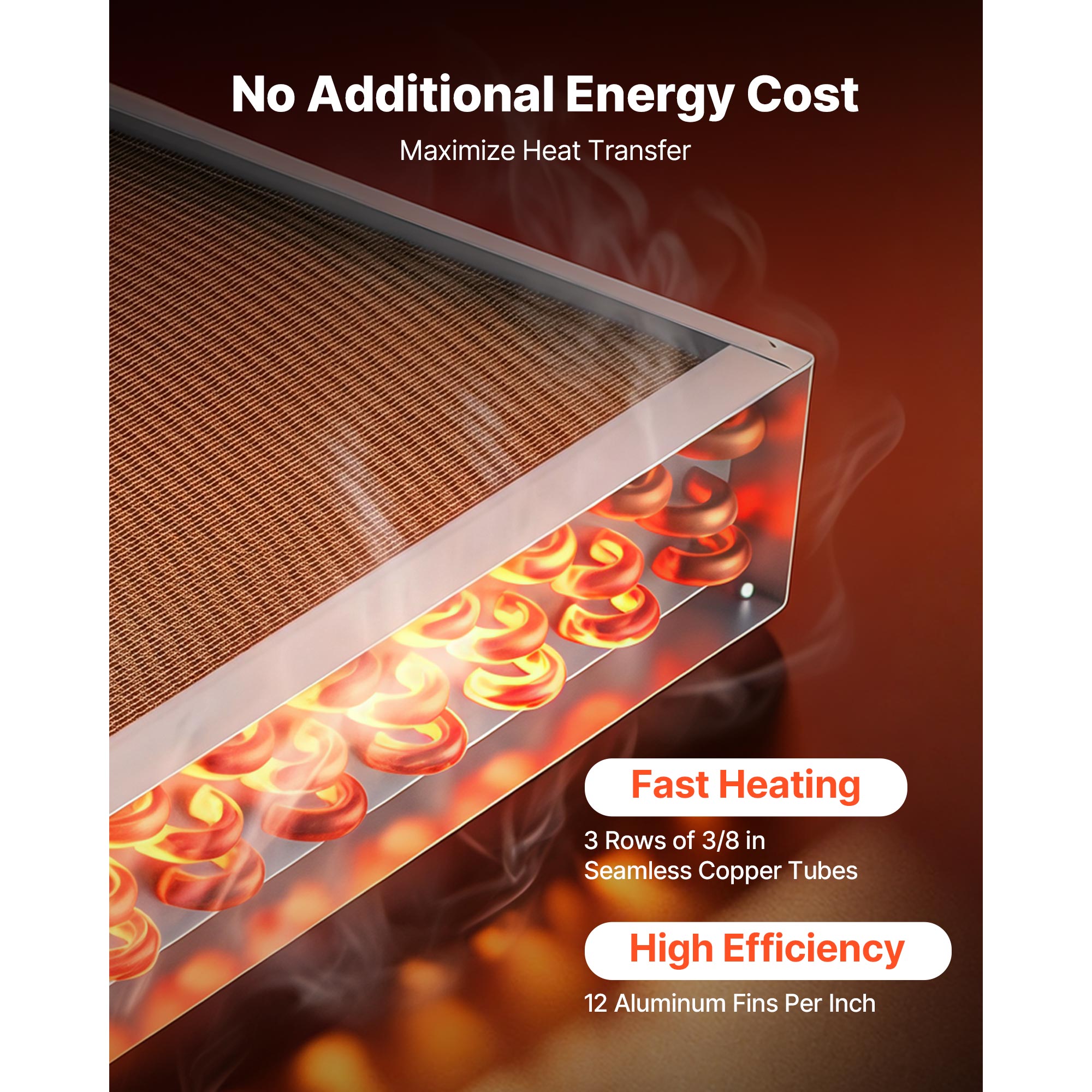

• Surface de transfert thermique étendue : Cet échangeur air-eau dispose d'une zone d'échange efficace de 559 x 559 mm (22 x 22 pouces), comprenant 266 ailettes et 3 rangées de tubes en cuivre de 9,5 mm (3/8 pouce) sans soudure, garantissant une performance optimale pour diverses utilisations.

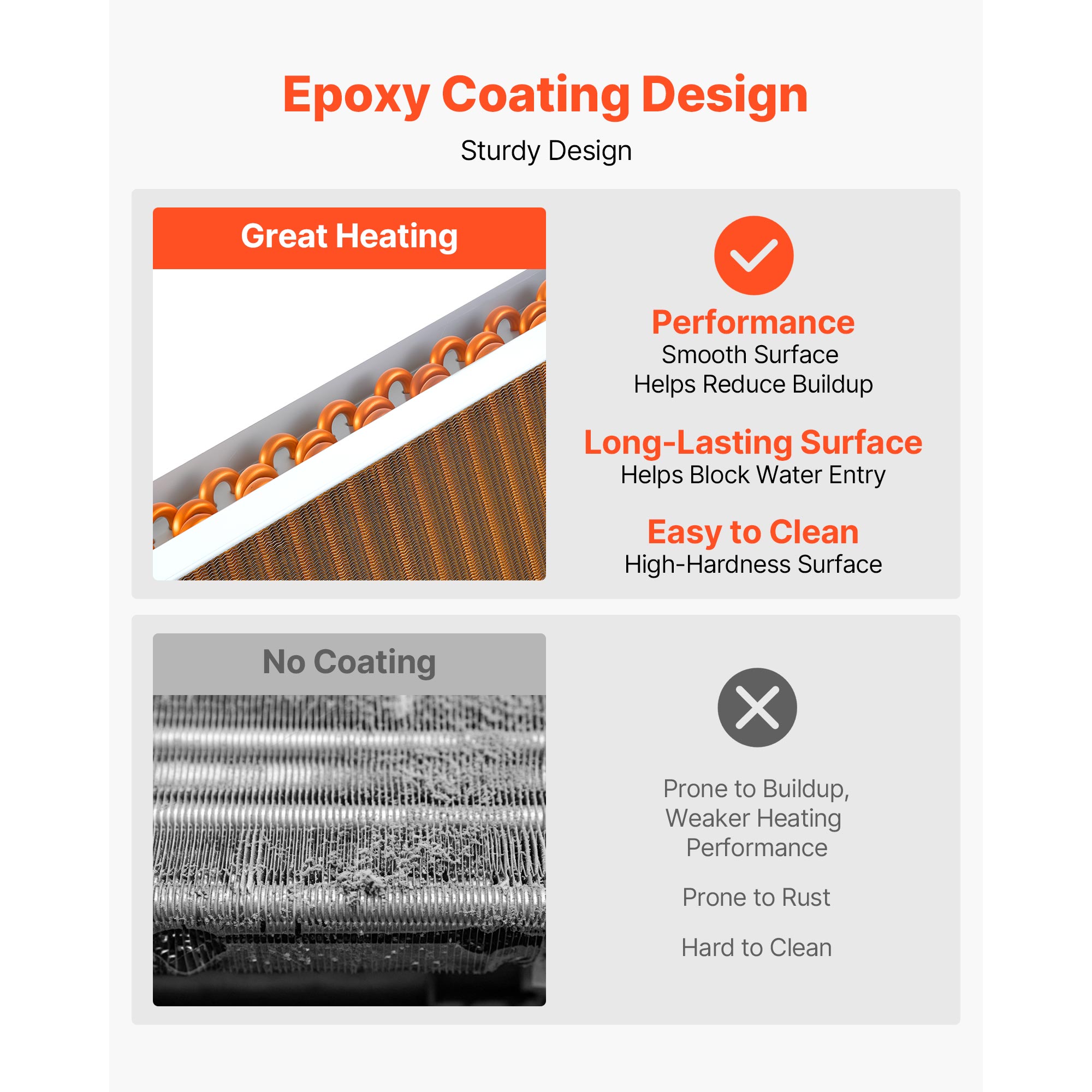

• Solide et résistant : Cet échangeur de chaleur tubulaire est conçu avec des ailettes en aluminium revêtues d'époxy robuste, ce qui limite la formation de dépôts. Les tubes en cuivre pur assurent un transfert thermique performant. Il fonctionne dans une plage de températures allant de -40 à 180 °C (-40 à 356 °F).

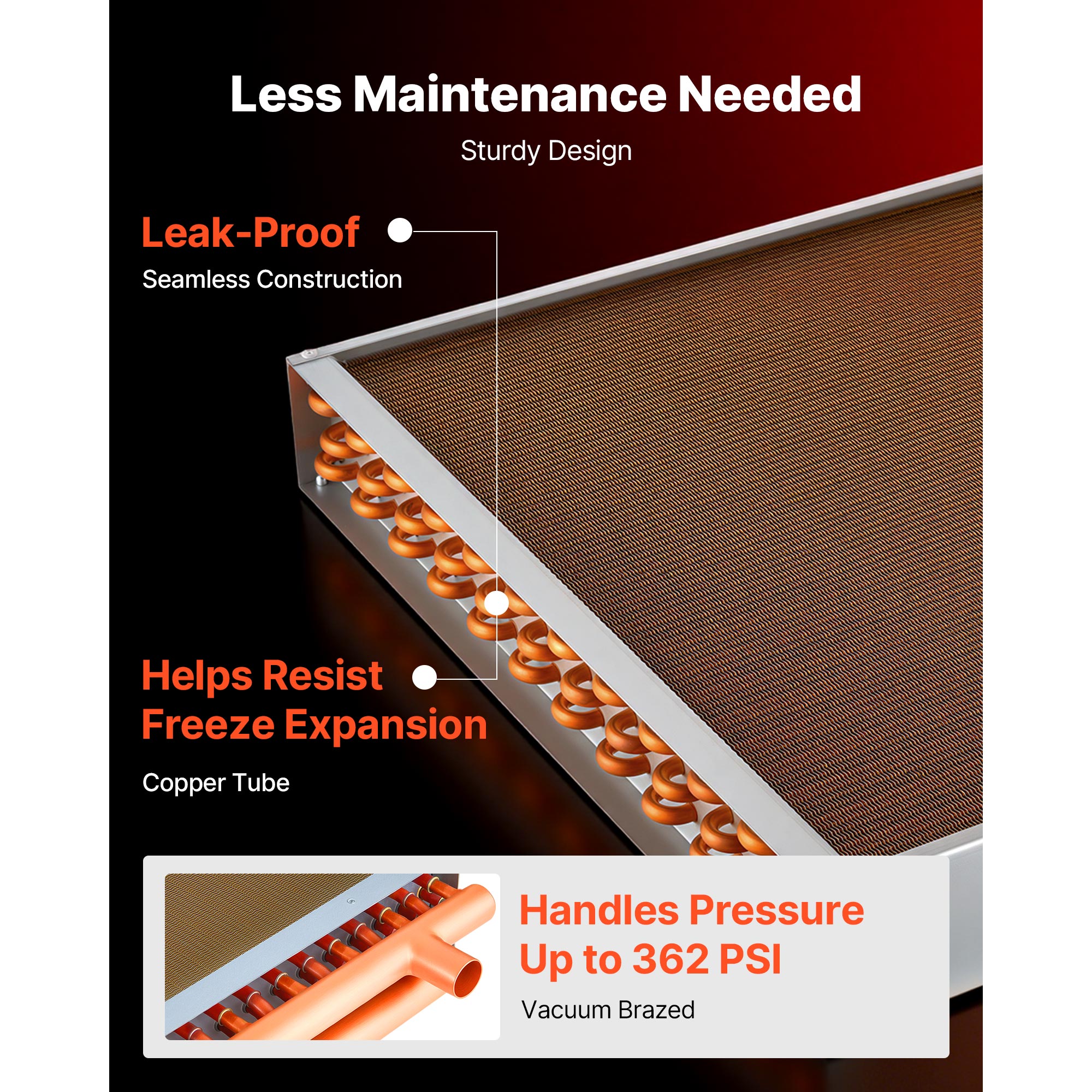

• Résistant à l'eau et sans fuite : Conçu pour garantir des performances fiables dans les systèmes de chauffage, ventilation et climatisation (CVC), cet échangeur thermique utilise une technologie de brasage sous vide à haute pression et est soumis à des tests rigoureux pour vérifier son étanchéité, assurant ainsi une durabilité et un fonctionnement stable.

• Application polyvalente : Cet échangeur thermique air-eau constitue une solution idéale pour les maisons, les chaudières à bois extérieures, les grands ateliers agricoles, les espaces de culture hydroponique, les systèmes de chauffage et de refroidissement commerciaux, ainsi que les installations de chauffage à air pulsé et hybrides.

Conception avec des raccords en cuivre pour l'entrée et la sortie

28,6 x 35 mm (1,1 x 1,4 pouces), avec une tolérance d'environ ±1 mm. Assurez-vous de vérifier attentivement la compatibilité des orifices avant de passer commande.

Tubes en cuivre sans raccords

Structure d'une seule pièce sans soudure, capable de supporter des températures et pressions élevées, conçue pour éviter les déformations dues au gel et garantir une utilisation durable.

Plaque fabriquée en acier galvanisé durable

Montée solidement, offre une résistance remarquable à la corrosion et garantit un fonctionnement stable et durable.

Utilisation étendue

Cet échangeur thermique pour fournaise est conçu pour s'intégrer aux systèmes de chauffage et de climatisation des habitations, des chaudières à bois extérieures, des vastes bâtiments agricoles et d'autres applications similaires.

Fabriqué avec des matériaux durables et fiables

Cet échangeur de chaleur est conçu pour les serpentins de refroidissement, avec une structure solide en acier galvanisé et une conception brasée, garantissant robustesse, durabilité et fonctionnement fiable.

Rappel essentiel

Cet échangeur de chaleur pour le chauffage de l'air peut présenter une légère oxydation de surface sur les tubes en cuivre en raison du processus de fabrication. Cela peut altérer légèrement l'apparence, mais n'affecte en rien son fonctionnement normal. Si cet aspect est une préoccupation pour vous, veuillez en tenir compte avant l'achat.

Specification

• Numéro de modèle : C22×22

• Capacité thermique : ≥ 55,6 kW / 190000 BTU/h

• Surface des plaques : 559x559 mm / 22x22 pouces

• Nombre d’ailettes : 266

• Pression de service maximale : 2,5 MPa / 362,6 psi

• Taille des orifices : 28,6x35 mm / 1,1x1,4 pouces

• Poids net : 10,6 kg / 23,4 livres

• Dimensions du produit : 695x560x89 mm / 27,4x22x3,5 pouces

Package Content

• 1 x Échangeur de chaleur

• 1 x Manuel d'utilisation
