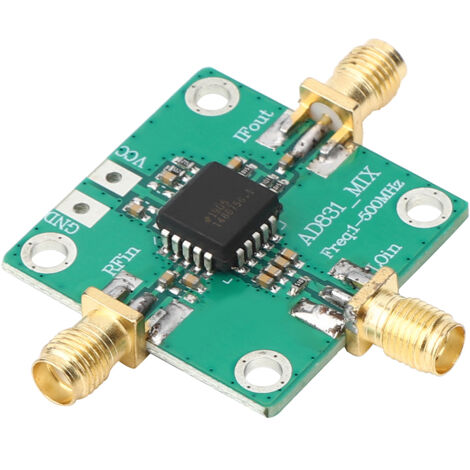

Découvrez notre module RF AD831, un mélangeur monolithique haute performance conçu pour une large gamme d'applications exigeantes. Ce circuit intégré offre une faible distorsion et une grande dynamique, ce qui le rend idéal pour la démodulation descendante RF-IF dans les récepteurs haute fréquence et très haute fréquence. Il excelle également en tant que second mélangeur dans les stations de base de radiocommunications mobiles numériques, pour la conversion DC-band de base, la modulation et démodulation en quadrature, ainsi que pour la détection de décalage Doppler en imagerie ultrasonore.
L'AD831 se distingue par son point d'interception d'intermodulation du troisième ordre (IP3) élevé de +24 dBm, atteint avec une consommation de puissance de l'oscillateur local de seulement -10 dBm. Cette efficacité élimine le besoin d'un oscillateur local de forte puissance, supprimant ainsi les problèmes associés de blindage et d'isolation. Conçu pour une alimentation unique et facile à intégrer, ce module fonctionne avec une tension d'alimentation DC de 9 à 11V. Les ports RF, FI et oscillateur local sont tous isolés en DC par des condensateurs intégrés pour une utilisation simplifiée.
Il accepte des signaux d'entrée RF et d'oscillateur local jusqu'à 500 MHz. La sortie FI est une sortie de tension asymétrique avec une bande passante de 250 MHz. Le gain est réglable simplement via une résistance externe. L'amplificateur de sortie intégré présente de faibles décalages DC, permettant son utilisation dans des applications à couplage DC. Avec une bonne impédance de source, le facteur de bruit en bande latérale unique (SSB) est de 10.3 dB à 70 MHz.
Détails techniques :
Type d'article : Module RF
Modèle : AD831
Plage d'entrée RF : 0.1 à 500 MHz
Point de compression 1 dB de l'entrée RF : +10 dBm
Plage d'entrée de l'oscillateur local : 0.1 à 500 MHz
Niveau d'entrée de l'oscillateur local : -10 dBm
Plage de sortie FI : 0.1 à 200 MHz
Tension d'alimentation : DC 9 - 11 V (alimentation simple)
Votre commande comprend : 1 x Module RF AD831.
