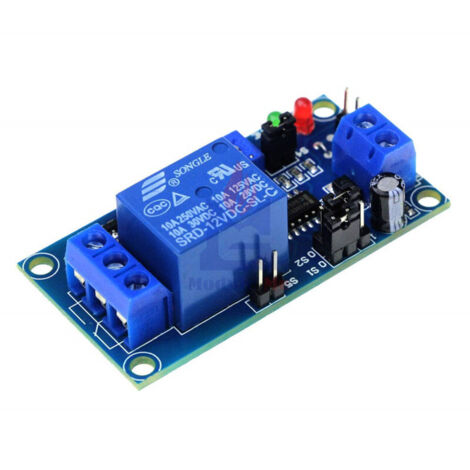

Module relais normalement ouvert, interrupteur temporisé, module relais 12 V

Module relais temporisé à déclenchement normalement ouvert 12 V

Description :

Ce module utilise des interrupteurs à clé, des interrupteurs à bascule, des micro-interrupteurs et autres interrupteurs normalement ouverts à réarmement automatique pour déclencher la temporisation. Il est également possible d'utiliser des capteurs normalement ouverts, tels que des capteurs de vibrations ou des interrupteurs à lames souples, pour créer un dispositif de détection d'alarme vibratoire. Principalement utilisé dans les machines et équipements, la modification d'équipements d'automatisation, le contrôle industriel par automate programmable, la configuration d'alarmes vibratoires, la robotique et les produits intelligents.

Description du produit :

1. Utilisation d'une puce de temporisation de haute qualité pour une temporisation précise

2. Utilisation d'un relais de puissance pour contrôler la charge, jusqu'à 10 A.

3. Diode de protection contre l'inversion de polarité pour une meilleure protection du module

4. L'extrémité de déclenchement est isolée par un optocoupleur, offrant une forte capacité d'interférence et évitant les déclenchements intempestifs. 5. 8 plages de temporisation optionnelles, de 0,1 seconde à 1 heure. 6. Délai réglable par potentiomètre : en tournant dans le sens horaire, le délai augmente. 7. Indicateur d'alimentation et indicateur de temporisation. 8. Sortie relais avec interface normalement ouverte et normalement fermée. Présentation des fonctions : Fonction de déclenchement normalement ouvert : avant le déclenchement du module, l'ouverture du circuit côté déclenchement (par exemple, une fermeture momentanée ou continue de l'interrupteur) déclenche le délai du module, puis le relais se ferme. 1. Alimenter le module en 5 V CC et attendre le signal de déclenchement par fermeture de l'interrupteur. 2. Lorsque le module est déclenché par la fermeture d'un interrupteur, il lance la fonction de temporisation et le relais est activé simultanément. À la fin de la temporisation, le relais est désactivé. 3. Si le module est déclenché pendant la temporisation et qu'un nouveau signal de déclenchement est reçu, la temporisation est réinitialisée et le module se déclenche automatiquement une fois, jusqu'à la fin de la temporisation. Le côté déclencheur peut prendre en charge les capteurs suivants pour déclencher la temporisation : 1. Interrupteur tactile ; 2. Micro-interrupteur ; 3. Interrupteur à réarmement automatique ; 4. Capteur de vibrations normalement ouvert ; 5. Interrupteur à lames normalement ouvert ; 6. Capteur magnétique de porte normalement ouvert ; 7. Capteur d'inclinaison. Interrupteur de niveau d'eau

Paramètres électriques :

Tension d'alimentation : 5 V, 12 V CC

Courant statique : 4,8 mA Consommation électrique : 70 mA

Temps de déclenchement : 1 ms ou plus est suffisant

Capacité de charge du relais : 250 V 10 A CA, 30 V 10 A CC (en utilisation réelle, diviser par deux la puissance pour prolonger la durée de vie du produit)

Durée de vie du relais : 100 000 cycles (alimentation)

Sélection de la plage de temporisation :

Posez les commutateurs S1, S2 et S4 à différentes positions pour choisir une plage de temporisation différente. Ajustez la plage de temporisation correspondante à l'aide du potentiomètre.

Contenu de l'emballage :

1 x Relais
