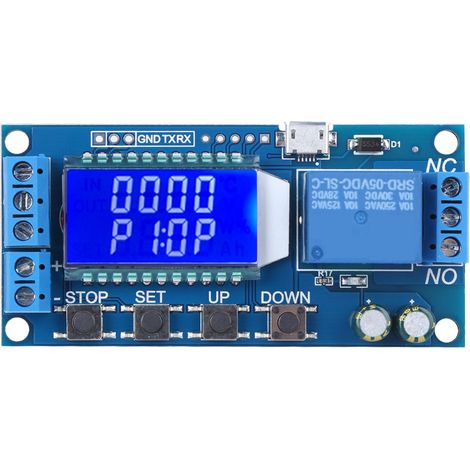

Module Relais Électronique Minuterie Retardée XY LJ02 Circuit Interrupteur Temporisé Coupure Alimentation Différée

Bienvenue dans notre boutique ! Découvrez notre module de temporisation en boucle, un outil pratique et fiable pour vos projets. Ce module est équipé d'un écran LCD qui affiche clairement le mode actuel et les paramètres, les rendant simples et pratiques à utiliser. Il prend en charge les déclencheurs à niveau haut et bas, ainsi que le contrôle par interrupteur, ce qui le rend adapté à la plupart des situations. Son alimentation à large tension (6-30V) et la prise en charge d'une alimentation micro USB 5.0V le rendent très pratique.

Le module dispose d'une fonction d'arrêt d'urgence via la touche STOP, avec une protection contre l'inversion de polarité pour éviter tout dommage au circuit. Un mode veille a été ajouté : après activation, si aucune opération n'est effectuée pendant 5 minutes, le rétroéclairage LCD s'éteint automatiquement et toute touche le réveille. Vous pouvez définir différents paramètres OP, CL et LOP, qui sont indépendants et sauvegardés séparément ; tous les paramètres sont automatiquement conservés après une coupure d'alimentation. Grâce à l'isolation par optocoupleur, la capacité anti-interférence est renforcée, et la carte de circuit imprimé de qualité industrielle garantit que les paramètres sont toujours mémorisés après extinction.

Spécifications : État : 100% neuf. Type : Module de temporisation en boucle. Matériau : Plastique. Couleur : comme sur les images. Taille : environ 8,0 x 3,8 x 1,9 cm (3,1 x 1,5 x 0,7 pouces). Tension de fonctionnement : 6-30V, prise en charge d'une alimentation micro USB 5.0V. Source de signal de déclenchement : déclencheur à niveau haut (3,0V-24V), déclencheur à niveau bas (0,0V-0,2V), contrôle par interrupteur (interrupteur passif). Capacité de sortie : contrôle d'appareils jusqu'à 30V 5A DC ou 220V 5A AC. Courant de repos : 15mA. Courant de fonctionnement : 50mA. Durée de vie : plus de 100 000 fois. Température de fonctionnement : -40-85 ℃.

Plage de temporisation : de 0,01 seconde (minimum) à 9999 minutes (maximum), réglable en continu. Comment choisir la plage : dans l'interface de modification des paramètres OP/CL, appuyez brièvement sur STOP pour sélectionner l'unité. XXXX sans décimale : 1s - 9999s. XXX.X décimale au dixième : 0,1s - 999,9s. XX.XX décimale au centième : 0,01s - 99,99s. X.X.X.X décimale complète : 1min - 9999min. Par exemple, pour régler OP à 3,2 secondes, placez la décimale au dixième et l'écran affiche 003.2. Description des paramètres : OP temps de marche, CL temps d'arrêt, LOP nombre de cycles (1-9999 fois, "----" représente des cycles infinis).

Réglage des paramètres : a) Entrez dans l'interface de réglage en appuyant longuement sur SET ; b) Réglez d'abord le mode de fonctionnement, le mode clignote, utilisez UP/DOWN pour le modifier ; c) Appuyez brièvement sur SET pour sélectionner le mode et entrer dans les paramètres système ; d) Dans l'interface des paramètres système, appuyez brièvement sur SET pour changer de paramètre, modifiez avec UP/DOWN (note : SET est invalide en modes P-1 à P-3 et P-7) ; e) Dans l'interface OP/CL, appuyez brièvement sur STOP pour changer l'unité de temporisation (1s/0,1s/0,01s/1min) ; f) Après tous les réglages, appuyez longuement sur SET pour sauvegarder et quitter.

Fonctions : Téléchargement de données à distance et réglage des paramètres via UART (niveau TTL). Fonctions supplémentaires : a) Veille automatique : dans l'interface de fonctionnement, appuyez longuement sur STOP pour activer ou désactiver (L-P sur on pour activer, off pour désactiver) ; b) Sélection de la fonction relais : appuyez brièvement sur STOP pour activer ou désactiver ; 'on' signifie que le relais conduit normalement, 'OFF' signifie qu'il ne conduit pas, et en 'OFF' l'écran clignote 'OUT' ; c) Visualisation des paramètres : appuyez brièvement sur SET pour afficher les réglages actuels sans affecter le fonctionnement ; d) Changement d'affichage : en modes P-5 et P-6, appuyez brièvement sur DOWN pour basculer entre temps de fonctionnement et nombre de cycles.

Modes de fonctionnement : P1 : après déclenchement, le relais s'allume pendant OP puis s'éteint ; un nouveau déclenchement pendant OP est invalide. P2 : après déclenchement, le relais s'allume pendant OP puis s'éteint ; un nouveau déclenchement pendant OP redémarre le temps. P3 : après déclenchement, le relais s'allume pendant OP puis s'éteint ; un nouveau déclenchement pendant OP réinitialise, éteint le relais et arrête le temps. P4 : donnez le signal, après CL le relais s'éteint, puis s'allume pendant OP, et après le temps le relais s'éteint. P5 : donnez le signal, le relais s'allume pendant OP, s'éteint pendant CL, et répète ; un nouveau signal pendant le cycle éteint le relais et arrête le temps ; le nombre de cycles (LOP) est réglable. P6 : aucun signal nécessaire après l'alimentation, le relais s'allume pendant OP, s'éteint pendant CL, et répète ; le nombre de cycles (LOP) est réglable. P7 : fonction de maintien du signal ; si un signal est présent, le temps est effacé et le relais reste allumé ; quand le signal disparaît, le relais s'éteint après OP ; si un autre signal arrive pendant le temps, le temps est effacé.

Contenu de l'emballage : 1 x Module de temporisation en boucle. Remarque : le nouveau et l'ancien type de ce produit seront envoyés aléatoirement, assurez-vous que cela ne vous dérange pas avant de commander.
