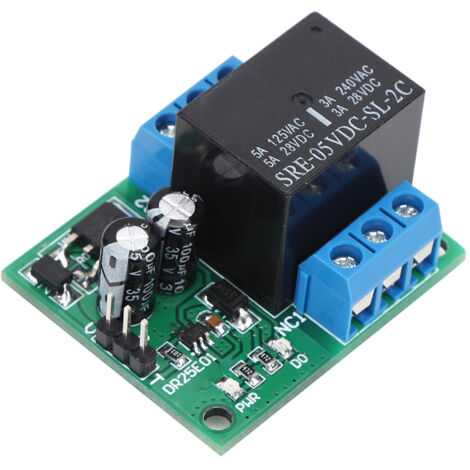

Module Relais Bistable DPDT DR25E01 à Double Contact et Verrouillage Automatique (6-24V DC)

16,99€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €69

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre module de relais DPDT à verrouillage automatique (bistable). Ce relais double coupure double jet offre une commutation fiable : une impulsion le fait enclencher, la suivante le déclenche, et ainsi de suite. Il est équipé d'une LED indicatrice d'alimentation et d'une autre pour la polarité inverse, facilitant le diagnostic. Son mode de commande par impulsion basse tension le rend plus sûr à utiliser.

Fabriqué avec des composants électroniques de haute qualité, ce module assure des performances stables et une grande fiabilité. Son installation est simple et son utilisation des plus pratiques.

**Détails du produit :**

* **Type d'article :** Module de relais DPDT

* **Tension d'entrée :** DC 5V (version 5V) ou DC 6-24V (version 12V) - à sélectionner lors de la commande.

* **Courant de fonctionnement du module :** 2 mA (polarité directe), 60-70 mA (polarité inverse).

* **Courant de charge maximum :** 5A (pour un moteur ≤ 3A).

* **Mode de contrôle :** Par impulsion basse (Low pulse).

* **Dimensions :** Environ 39.5 x 33.3 x 23.3 mm / 1.6 x 1.3 x 0.9 pouces.

**Description des broches :**

* **V :** Alimentation positive (+).

* **G :** Masse de l'alimentation et du signal de déclenchement (-).

* **T :** Entrée du signal de déclenchement (impulsion basse de 0.2 à 2 secondes).

* **NO1 / COM1 / NC1 :** Contacts normalement ouvert, commun et normalement fermé du premier relais.

* **NO2 / COM2 / NC2 :** Contacts normalement ouvert, commun et normalement fermé du deuxième relais.

**Mode d'emploi :** Une fois l'alimentation connectée, le relais est dans l'état repos. Une courte impulsion sur la broche de déclenchement (T) active le relais. Une nouvelle impulsion le désactive, et le cycle peut se répéter.

**Votre commande comprend :**

1 x Module de relais DPDT.

Caractéristiques

  • Marque
    LISATR
  • Type de contact
    Bistable
  • Réf. ManoMano
    ME101996465
  • MMID
    725401490408
  • Réf. fabricant
    YM0326-LT25064
  • EAN
    1062655173576
