Module relais 4 canaux 12V haute précision avec communication RS485/TTL

Bienvenue dans notre boutique !

Découvrez notre module de relais 4 canaux 12V, conçu pour une installation simple et pratique. Fabriqué à partir de matériaux de haute qualité, il garantit une excellente durabilité et une stabilité opérationnelle optimale. Ce module se caractérise par une faible consommation d'énergie et une grande précision, le rendant idéal pour les applications de communication RS485/TTL.

Assemblé avec des composants électroniques premium et une fabrication de précision, ce module est conçu pour durer. Tous les points de connexion offrent des performances de contact fiables pour un fonctionnement constant et stable.

**Spécifications du produit :** *

**Type d'article :** Module de relais 4 canaux. *

**Communication des relais :** Utilise une communication réseau multi-unités 485. L'adresse de communication par défaut est 1, et les utilisateurs ont la possibilité de modifier cette adresse selon leurs besoins. *

**Note importante :** Les bornes IN1 à IN4 servent à connecter un interrupteur et à lire son état via la communication 485. Elles **ne sont pas** destinées à contrôler directement la sortie du relais via l'entrée. L'état des interrupteurs connectés à IN1-IN4 doit être interrogé/lu par l'ordinateur hôte à chaque fois ; le module ne peut pas envoyer activement ces données via le 485. **Il est crucial de ne jamais connecter IN1-IN4 à du 220V AC (une erreur fréquente).**

**Méthode de câblage des entrées (pour IN1-IN4) :** Chaque entrée (IN1, IN2, IN3, IN4) est connectée à la masse (GND). L'état par défaut est un niveau haut, qui passe à un niveau bas lorsque l'interrupteur connecté est fermé (activé). L'ordinateur hôte envoie des instructions spécifiques pour lire cet état de l'interrupteur.

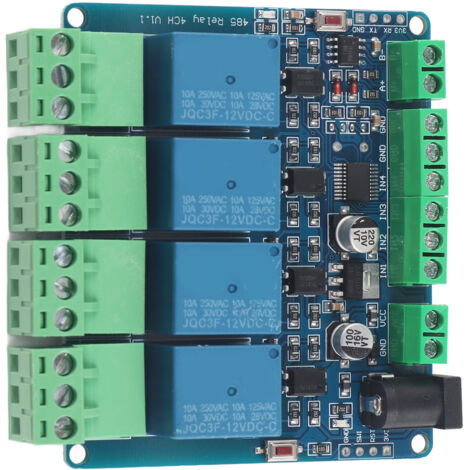

**Caractéristiques et ressources de la carte :** 1.

Bouton de réinitialisation S1. 2.

LED indicatrice d'état de fonctionnement D5. 3.

4 sorties relais, chacune avec un contact Normalement Ouvert (NO) et un contact Normalement Fermé (NC). 4.

Microcontrôleur (MCU) STM8S103F3. 5.

4 sorties relais isolées par optocoupleur pour une protection renforcée. 6.

4 LED indicatrices pour montrer quand chaque relais est activé/fermé. 7.

Deux options d'entrée d'alimentation : une prise jack DC ronde et une interface DC à bornier pour une connexion pratique. (Note : La tension d'alimentation requise est de 5V ou 12V, selon la spécification de tension du relais). 8.

4 interfaces d'entrée à contact sec/passives (à connecter à la masse GND). 9.

Une interface de communication RS485. 10. Une LED indicatrice de mise sous tension. 11. Une LED programmable par l'utilisateur. 12. Un bouton de réinitialisation. 13. Une interface de téléchargement SWIM (compatible avec STLINK-V2 pour le développement et la mise à jour des programmes utilisateur).

**Connexions principales de la carte :** 1.

Point de connexion de la LED utilisateur. 2.

Connexions TX/RX pour le port 485 et le port TTL à en-tête. 3.

Bouton utilisateur KEY (le bouton rouge à gauche). 4.

Borne d'activation EN 485. 5.

Les ports d'entrée IN1-IN4 sont directement accessibles via des borniers. 6.

Bornes de contrôle de sortie des relais K1-K4. 7.

Interface de programmation SWIM (J13).

**Dimensions :** Environ 76 x 67 mm / 3 x 2,6 pouces.

**Contenu du colis :** Vous recevrez un (1) module de carte de relais 4 canaux.
