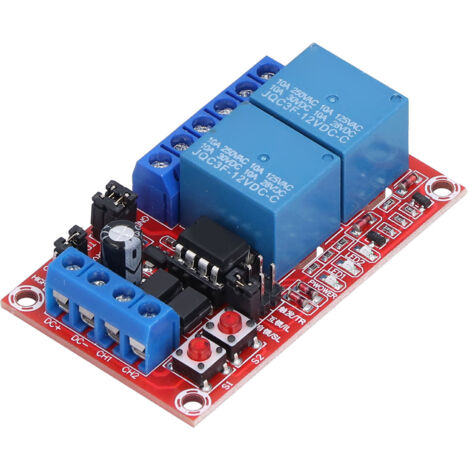

Module Relais 2 Canaux avec Bouton Auto-Blocage, Interverrouillage, Déclenchement Haut/Bas et Voyant Lumineux 12V

Bienvenue dans notre boutique !

Ce module relais est un outil polyvalent et fiable, idéal pour les passionnés d'électronique, les étudiants et les professionnels. Il est largement utilisé dans la conception et le développement de produits électroniques domestiques et industriels, servant notamment de source de signal d'entrée pour microcontrôleurs.

Parfait pour les projets d'étudiants en électronique, il peut être connecté directement à un microcontrôleur. En ajoutant un étage d'amplification, il est capable de piloter un relais ou un petit moteur à courant continu.

La carte propose trois modes de fonctionnement sélectionnables : verrouillage automatique, interverrouillage et déclenchement (impulsion). Elle convient parfaitement pour la modification de machines et d'équipements automatisés, le contrôle industriel par PLC, les robots et autres produits intelligents. Chaque canal est équipé d'un voyant lumineux signalant clairement quel interrupteur est actif.

Conçue en double face, la carte PCB intègre 2 circuits indépendants pour éviter toute interférence. Son interface est pensée pour l'utilisateur, avec des borniers de connexion permettant un câblage direct.

Basé sur une conception à microcontrôleur, ce module offre des performances stables et fiables, avec une grande immunité aux interférences et aucune fausse détection. Les terminaux de déclenchement bénéficient d'une isolation par optocoupleur, et l'alimentation de déclenchement peut être totalement indépendante grâce à une source externe, assurant une isolation complète.

Il est livré avec 2 boutons poussoirs pour tester le produit et vérifier directement sa stabilité. On trouve un indicateur d'alimentation (LED verte) et 2 indicateurs pour les interrupteurs (LED rouges).

Le contrôle de la charge s'effectue via un relais capable de supporter 250V 10A (AC) et 30V 10A (DC).

**Détails du produit :**

* **Type d'article :** Module Relais

* **Courant de repos :** 12MA/13MA/13MA

* **Courant de travail (1 voie) :** 100MA/65MA/48MA

* **Courant de travail (2 voies) :** 190MA/110MA/65MA

* **Dimensions du module :** Environ 63.5 x 38.5 x 18.5 mm

* **Conception avec 4 trous de fixation :** Espacement : ~58 x 33 mm, Diamètre : ~3 mm

**Contenu du colis :**

1 x Module Relais
