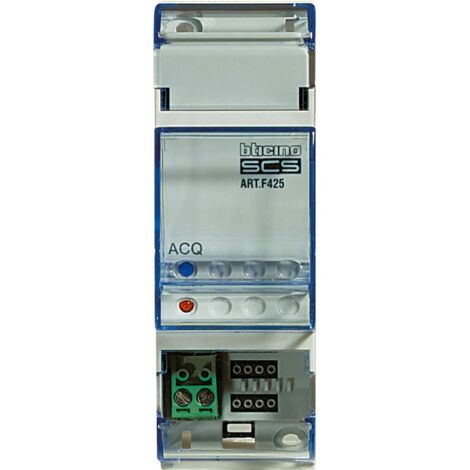

Module de mémoire Bticino automatisation de la restauration en cas de black-out F425

Module de mémoire Bticino, avec les caractéristiques suivantes :

• Permet de rétablir l'état du système d'automatisation (lumières et volets) en cas de black-out.
• 2 modules DIN abaissés
• Tension 27 Vdc
• Courant d'entrée 0,005A
• Absorption 5 mA

Le module de mémoire se connecte au système et stocke l'état de tous les appareils. Ainsi, en cas de panne de courant ou de brève coupure de courant (400 mS minimum), il est capable de rétablir l'état de toutes les lampes contrôlées par le système lorsque le courant revient. L'opération de réinitialisation prend environ 10 secondes. Un seul module de mémoire doit être connecté au bus pour chaque installation installée (c'est-à-dire un pour chaque ballast), sauf si deux ou plusieurs installations sont connectées au moyen de l'interface SCS/SCS (F422) configurée en mode d'expansion physique, auquel cas un seul est nécessaire pour toutes les installations connectées ensemble. Le dispositif doit être mis en service lorsque le système est déjà installé et alimenté.




Le led multicolore indique l'état de l'appareil:

Éteint : appareil trop éloigné du bloc d'alimentation.

Vert fixe : fonctionnement normal

orange fixe : système non encore acquis

Rouge fixe : phase d'exclusion du dispositif

Rouge clignotant : phase d'acquisition en cours

Orange clignotant : configuration incorrecte ou manquante



Caractéristiques :

• Série Bticino
• Alimentation du BUS SCS 27 Vdc du BUS
• Alimentation de fonctionnement avec BUS SCS 18 - 27 Vdc
• Absorption 5 mA
• Température de fonctionnement 0 - 40 °C

• Typologie : Modules d'interface
