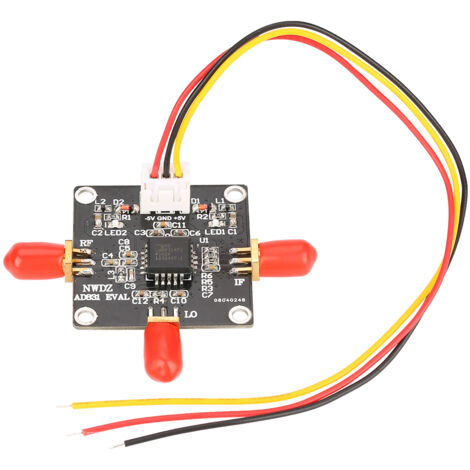

Module mélangeur RF actif AD831, 500 MHz de bande passante, excellente linéarité et distorsion minimale

Bienvenue dans notre boutique !

Le module mélangeur actif AD831 est un circuit intégré de mélangeur haute performance, conçu pour des applications exigeantes en radiofréquence. Il offre une distorsion faible et une large dynamique, le rendant idéal pour les conversions RF-IF dans les récepteurs HF et VHF, en tant que second mélangeur dans les stations de base DMR, pour la conversion DC-bandes de base, la modulation et démodulation en quadrature, ainsi que pour l'imagerie ultrasonore et la détection par décalage de fréquence.

Ce mélangeur se distingue par son point d'interception d'intermodulation du troisième ordre (IP3) de +24 dBm, atteint avec une puissance d'oscillateur local (LO) de seulement -10 dBm. Cela élimine le besoin d'un étage d'attaque LO de forte puissance, simplifiant la conception. Contrairement aux mélangeurs passifs, l'AD831 ne présente pas de problèmes de blindage et d'isolation correspondants, ce qui améliore les performances globales du système tout en réduisant les coûts.

Conçu pour une utilisation aisée, il fonctionne sur une alimentation double ±5V. Les ports RF, FI et LO intègrent des condensateurs d'isolement DC. La fréquence de fonctionnement des entrées RF et LO peut atteindre 500 MHz. La sortie FI est une tension asymétrique (single-ended) avec une bande passante de 250 MHz. Le gain est réglable simplement via une résistance unique connectée entre les broches OUT et FB.

L'amplificateur intégré présente de faibles décalages DC, permettant son utilisation dans des conversions DC-bandes de base et des démodulations d'amplitude en quadrature. Avec son amplificateur de sortie et une impédance source optimale, sa figure de bruit en bande latérale unique (SSB) est de 10,3 dB à 70 MHz. Autre avantage majeur : il n'a pas de perte d'insertion, ne nécessite aucun dispositif duplexeur externe ni terminaison passive.

Spécifications détaillées :

Modèle : AD831

Entrée RF : 0,1 - 500 MHz

Point de compression 1 dB de l'entrée RF : +10 dBm

Entrée Oscillateur Local (LO) : 0,1 - 500 MHz

Niveau d'entrée LO recommandé : -10 dBm

Sortie FI : 0,1 - 200 MHz

Tension d'alimentation : Alimentation double ±5V

Dimensions du module : Environ 7 cm x 5,3 cm / 2,8 pouces x 2,1 pouces

Poids du module : Environ 12 g / 0,4 oz

Votre commande comprend : 1 x Module Mélangeur Actif AD831.
