Informations produit

Description

Description générale

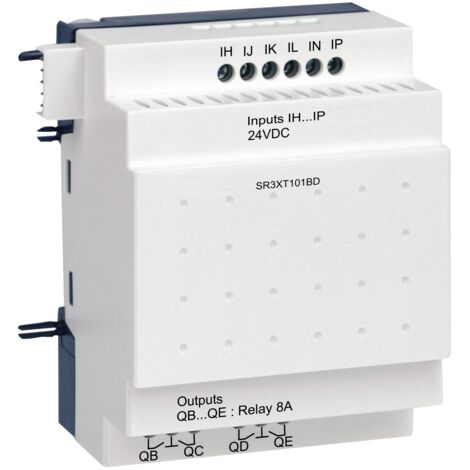

Le module d'extension SR3XT101BD de Schneider Electric est conçu pour augmenter le nombre d'entrées/sorties TOR et relais de votre automate Zelio Logic. Il offre une alimentation de 24Vcc et permet d'ajouter jusqu'à 10 entrées/sorties supplémentaires, dont 6 entrées TOR et 4 sorties à relais. Ce module est uniquement compatible avec les contrôleurs Zelio Logic modulaires, les modèles compacts ne pouvant pas recevoir d'extensions.

Spécifications techniques

  • Tension d'alimentation : 24 V CC
  • Limites de la tension d'alimentation : 19,2...30 V
  • Entrées TOR supplémentaires : 6
  • Sorties à relais supplémentaires : 4
  • Type d'entrée numérique : Résistif
  • Tension des entrées numériques : 24 V DC
  • Courant d'entrée numérique : 4 mA
  • Fréquence de comptage : 1 kHz pour entrée TOR
  • Tension état 1 garanti : >= 15 V
  • Tension état 0 garanti : = 1,2 mA (IB à IG) ; >= 2,2 mA (I1 à IA et IH à IR)
  • État actuel 0 garanti : = 10 mA à 12 V (sortie relais)
  • Taux de disponibilité en Hz : 0,1 Hz (au courant nominal) ; 10 Hz (à vide) pour sortie relais
  • Durée de vie mécanique : 10 000 000 cycles pour sortie relais
  • Tension assignée de tenue aux chocs : 4 kV
  • Temps de réponse : 10 ms (de phase 0 à phase 1) ; 5 ms (de phase 1 à phase 0) pour sortie relais
  • Poids du produit : 0,2 kg

    • Compatibilité et accessoires

  • Compatible uniquement avec les contrôleurs Zelio Logic modulaires
  • Les modèles compacts ne peuvent pas recevoir d'extensions

    • Installation

  • Mode de raccordement : Bornes à vis
  • Sections de câbles acceptées : 1 x 0,25 à 1 x 2,5 mm² (AWG 24...AWG 14) souple avec embout
  • Couple de serrage : 0,5 N.m

    • Utilisation

  • Augmente le nombre d'entrées/sorties de l'automate Zelio Logic
  • Permet le contrôle de divers dispositifs à l'aide des entrées/sorties TOR et relais

    • Autres informations

  • Nombre de lignes de schéma de contrôle : 120 avec programmation Ladder
  • Temps de cycle : 6...90 ms
  • Temps de sauvegarde : 10 ans à 25 °C
  • Drift de l'horloge : 12 min/an à 0...55 °C
  • Vérifications : Mémoire du programme à chaque mise sous tension
  • Catégorie de surtension : III

    • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      9 cm
    • Poids
      200 g
    • Tension électrique
      24 V
    • Matières
      Plastique
