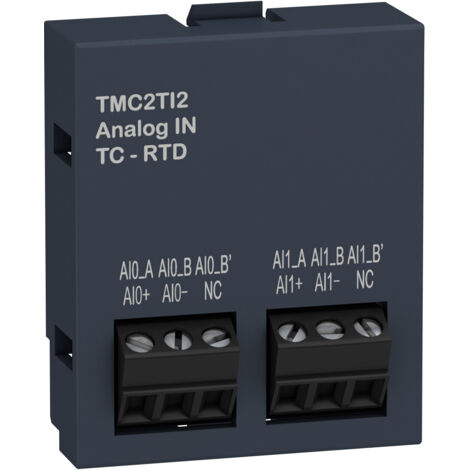

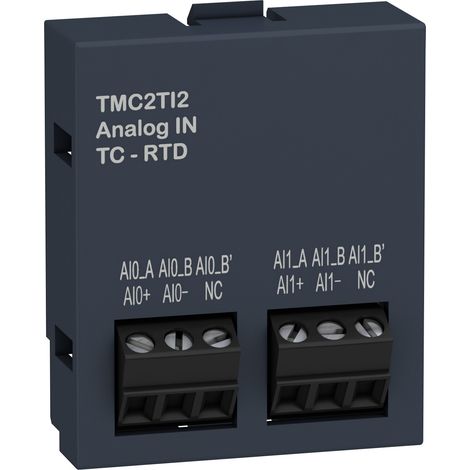

Description générale
Le module TMC2TI22 est une cartouche d'entrée analogique conçue pour les automates Modicon M221. Il permet d'ajouter deux entrées de température avec une résolution de 12 bits, compatible avec divers types de capteurs, notamment les thermocouples et les sondes de température. Ce module est équipé d'un système de raccordement par bornier à vis, facilitant ainsi le câblage.Spécifications techniques
- Type de produit : Cartouche d'entrée analogique
- Nombre d'entrées analogiques : 2
- Résolution : 12 bits
- Durée d'échantillonnage : 125 ms (thermocouple), 250 ms (sonde de température)
- Erreur de précision absolue : +/-0,1% de la pleine échelle à 25 °C pour Pt 100/Pt 1000, Ni 100/Ni 1000
- Dimensions : Hauteur 41 mm, Largeur 35 mm, Profondeur 15 mm
- Poids : 0,015 kg
- Impedance d'entrée : >= 1 MOhm
Compatibilité et accessoires
- Compatible avec les automates Schneider Modicon M221 (références commençant par TM221C)
Utilisation
Ce module est utilisé pour mesurer des températures à partir de différents types de capteurs, tels que :- Thermocouples : K, J, R, S, B, E, T, N, C
- Sondes de température : PT100, PT1000, NI100, NI1000
Autres informations
- Type de câble : Câble blindé à paire torsadée
- Raccordement électrique : 3 x 1,5 mm², 2 borniers à vis avec pas de 3,81 mm
- Distance maximale entre les appareils : <30 m pour entrée
- Isolement : Non isolé entre entrées analogiques et logique interne
