Description générale

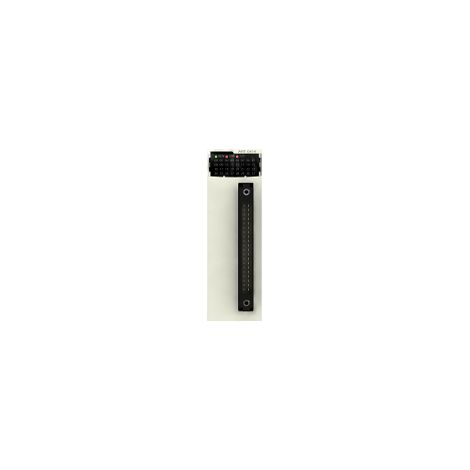

Le module 4 entrées thermocouple isolées - BMXART0414 est conçu pour la conversion analogique/numérique avec une résolution de 16 bits. Il permet de mesurer des températures avec une grande précision grâce à ses entrées analogiques et à sa compensation de jonction froide externe par capteur Pt100.Spécifications techniques
- Résolution des entrées analogiques : 15 bits + signe
- Impedance d'entrée : 10 MΩ
- Surcharge admise sur les entrées : +/- 7,5 V, +/- 1,28 V, +/- 160 mV, +/- 320 mV, +/- 40 mV, +/- 640 mV, +/- 80 mV
- Rejet de mode commun : 120 dB (50/60 Hz)
- Rejet de mode différentiel : 60 dB (50/60 Hz)
- Type de filtre : Filtrage numérique de premier ordre
- Temps de cycle nominal de lecture : 200 ms avec thermocouple, 400 ms avec sonde de température
- Erreur de mesure : +/- 0,7 °C (Ni 1000 à 25 °C), +/- 1,3 °C (Ni 1000 à 0...60 °C), +/- 2 °C (Pt 100 à 0...60 °C), etc.
- Dérive en température : 25 ppm/°C
- Tension d'isolement : 1400 V CC entre les canaux et le bus, 750 V CC entre les canaux
- Résistance maximum du câblage : 20 Ohm (2 fils Cu 10, 2 fils Ni 100, 2 fils Pt 100)
- Poids : 0,135 kg
- Consommation électrique : 40 mA à 24 V CC, 150 mA à 3,3 V DC
Autres informations
- État LED : 1 LED vert RUN, 1 LED rouge ERR, 1 LED rouge E/S
- Recalibrage : Internet
