Module élévateur de tension DC-DC DD1718PA, convertisseur step-up pour alimentation MCU, large compatibilité (±15V)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

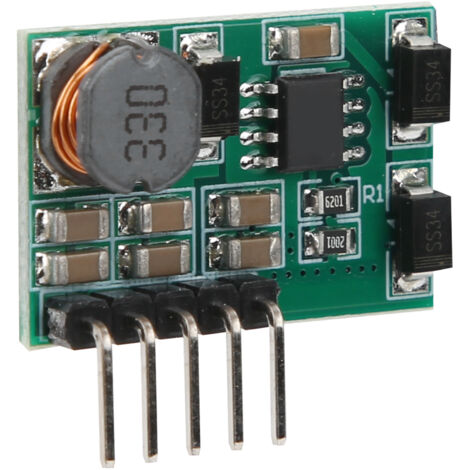

Ce module d'alimentation double tension est un outil polyvalent et fiable pour vos projets électroniques. Conçu avec un pas de broches standard de 2.54 mm, il est parfaitement compatible et facile à tester avec les cartes de développement MCU courantes.
Il est largement utilisé dans diverses applications nécessitant des tensions symétriques, telles que les circuits ADC/DAC, les amplificateurs opérationnels, ainsi que les bus de communication RS232, RS485 et RS422. Sa grande compatibilité et sa fabrication de qualité garantissent des performances stables.
Les broches offrent un excellent contact pour des connexions fiables. Construit avec des composants électroniques de haute qualité et un processus de fabrication précis, il assure une grande durabilité et fiabilité à long terme.
Vous recevrez 1 module. Voici ses spécifications techniques détaillées pour les différentes tensions de sortie configurables :
**Sortie ±5V :**
* Entrée : 3~4.5V
* Courant d'entrée max. : 2A
* Courant de sortie max. : +Vo 1A, -Vo 200mA
* Courant de repos : 3-4mA
**Sortie ±6V :**
* Entrée : 3~5V
* Courant d'entrée max. : 2A
* Courant de sortie max. : +Vo 1A, -Vo 200mA
* Courant de repos : 3-4mA
**Sortie ±9V :**
* Entrée : 3.3~8V
* Courant d'entrée max. : 1.8A
* Courant de sortie max. : +Vo 800mA, -Vo 180mA
* Courant de repos : 3-4mA
**Sortie ±12V :**
* Entrée : 3.3~11V
* Courant d'entrée max. : 1.8A
* Courant de sortie max. : +Vo 700mA, -Vo 150mA
* Courant de repos : 3-4mA
**Sortie ±15V :**
* Entrée : 3.3~13V
* Courant d'entrée max. : 1.8A
* Courant de sortie max. : +Vo 600mA, -Vo 120mA
* Courant de repos : 3-4mA
**Sortie ±24V :**
* Entrée : 3.6~18V
* Courant d'entrée max. : 1.8A
* Courant de sortie max. : +Vo 400mA, -Vo 100mA
* Courant de repos : 3-4mA
**Caractéristiques générales :**
* Fréquence de travail : 400 KHz
* Température de fonctionnement : -40°C à +125°C
* Température de stockage : -65°C à +150°C
* Connecteur d'en-tête (si option broches) : Environ 2.54mm / 0.1 pouce
