Module d'extension électrique PLC 6 canaux 12V avec protocole RTU et boîtier rail DIN pour contrôle à distance R4D3B16‑R
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

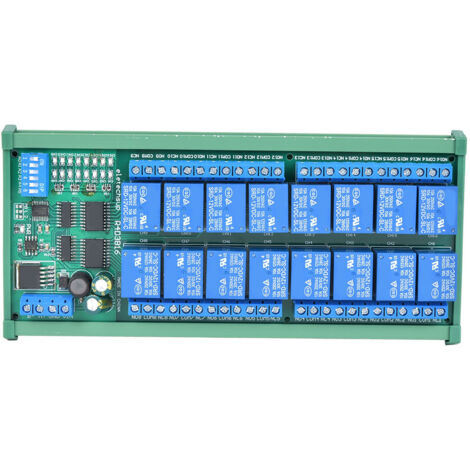

Découvrez notre relais RS485, un dispositif de contrôle polyvalent et performant pour vos applications d'automatisation. Ce module est disponible en deux versions : la carte de circuit imprimé seule (référence R4D3B16) ou montée dans son boîtier pour rail DIN (référence R4D3B16-R, optionnelle).
**Fonctionnalités Principales :**
Ce relais intelligent prend en charge six modes de fonctionnement pour une grande flexibilité : marche, arrêt, impulsion, auto-verrouillage, interverrouillage et temporisation. Il est extrêmement simple à utiliser. Il propose deux modes de commande : un par défaut et un configurable via commandes AT. Le délai maximum est de 255 secondes en mode par défaut, et peut être étendu jusqu'à 9999 secondes (soit près de 2h45) en utilisant les commandes AT, qui sont saisies via un terminal série ou un assistant de port série. En mode commande par défaut, il est possible de connecter jusqu'à 64 de ces relais en parallèle pour un contrôle étendu.
**Caractéristiques Techniques :**
- **Tension de service :** 12V CC.
- **Courant de fonctionnement :** Veille 13mA. Le courant augmente avec le nombre de relais activés : 41mA (1 relais), 69mA (2), 93mA (3), 121mA (4), 149mA (5), 175mA (6), 200mA (7), 225mA (8 relais activés).
- **Débit en bauds :** 9600 BPS par défaut. Configurable via cavalier à 2400, 4800 ou 19200 BPS.
- **Charge maximale :** 10A / 250V AC, 10A / 125V AC, 10A / 30V CC, 10A / 28V CC, 10A / 12V CC.
**Dimensions et Poids :**
- **Carte de circuit seul :** Environ 180 x 72 x 20 mm (L x l x H) / 7.09 x 2.83 x 0.79 pouces. Poids approximatif : 230 g / 8.1 oz.
- **Avec boîtier pour rail DIN :** Environ 184 x 88 x 42 mm (L x l x H) / 7.24 x 3.46 x 1.65 pouces. Poids approximatif : 358 g / 12.6 oz.
**Détails du Boîtier pour Rail DIN (optionnel) :**
- **Modèle :** UM72.
- **Couleur :** Vert.
- **Classe d'isolation :** Retardateur de flamme niveau V0.
- **Largeur :** Adaptée aux cartes de circuit de 72 mm de large.
- **Longueur de la plaque de base :** Adaptée aux cartes de circuit jusqu'à 18 cm.
- **Poids net :** Environ 128 g / 4.5 oz.
- **Méthode d'installation :** Rails DIN35 et C45.
**Contenu de la livraison :**
Vous recevrez 1 relais RS485, fourni avec son boîtier pour rail DIN.
Caractéristiques
- MarqueLISATR
- Longueur20 cm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Réf. ManoManoME101998770
