Module Détecteur RF AD8307, Mesure Puissance Signal Logarithmique 1‑600MHz
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

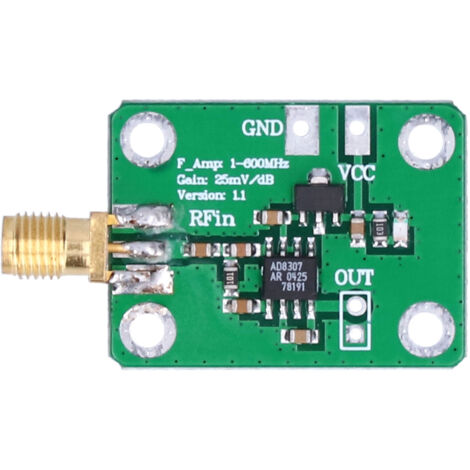

Ce module détecteur AD8307 est un composant électronique polyvalent et performant, conçu sur une plaque PCB de haute qualité pour une durabilité et une praticité optimales. Il excelle dans la détection de signaux radiofréquence, la mesure de puissance de signal et la détection de l'intensité de champ environnemental. Il peut également servir d'élément de contrôle dans des circuits à gain automatique (AGC) ou à niveau automatique (ALC).
Il se distingue par sa large plage dynamique : la tension de sortie (0-2,5V) augmente linéairement avec la puissance du signal RF d'entrée, permettant de mesurer des signaux sur une grande amplitude. Sa gamme de fréquences de travail est étendue, couvrant 1 à 600 MHz. Avec les adaptations appropriées, ce module peut être intégré dans un wattmètre RF capable de mesurer des puissances de 1 mW à 1 kW.
Ses caractéristiques techniques principales sont :
- Fréquence de travail : 1-600 MHz
- Plage de mesure de puissance : -74 dBm à +18 dBm
- Tension de sortie : 0-2,5 V
- Pente de détection typique : 25 mV/dBm
- Impédance d'entrée : 50 Ω
- Tension d'alimentation : 6-15 V
Votre commande comprend : 1 x Module Détecteur AD8307.
Caractéristiques
- MarqueFATRD
- Longueur6 cm
- Largeur5 cm
- Hauteur1 cm
- Poids100 g
