Module Détecteur Logarithmique AD8317 60dB 1M‑10GHz pour Détection Signal RF, Alimentation DC 3.3‑5V, Gamme ‑55‑0dBm

Bienvenue dans notre boutique !

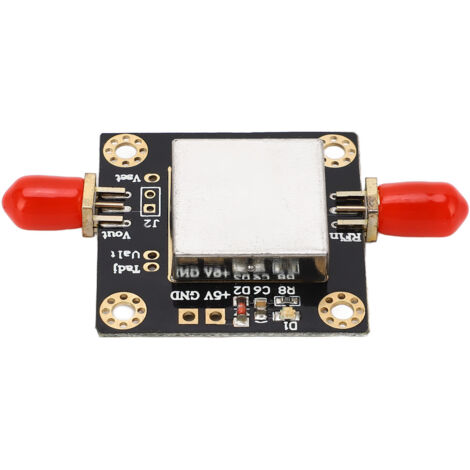

Découvrez notre module détecteur logarithmique haute performance, conçu pour des mesures RF précises et fiables. Ce module compact, construit sur une carte PCB de qualité, offre une plage de détection exceptionnellement large. Son fonctionnement est basé sur un principe clé : plus l'amplitude ou la puissance du signal RF est importante, plus la tension de sortie est élevée. Cette tension de sortie est proportionnelle au logarithme de l'amplitude du signal d'entrée, élargissant considérablement la dynamique du signal détecté.

Il possède une fonctionnalité puissante, capable de détecter avec précision la puissance des signaux RF de -55 dBm à 0 dBm, les convertissant en une tension continue de sortie facilement mesurable. Son installation est d'une simplicité remarquable grâce à sa conception compacte et à son câblage rapide et intuitif, vous faisant gagner un temps précieux tout en assurant une longue durée de vie.

Les utilisations de ce détecteur logarithmique sont vastes. Il peut être employé efficacement pour la détection de signaux RF, la mesure de puissance de signal et la détection de l'intensité de champ environnemental.

Conçu autour du circuit intégré haute performance AD8317, ce compteur de puissance logarithmique trouve ses principales applications dans le contrôle du point de consigne et la surveillance de niveau des amplificateurs de puissance (PA) des émetteurs RF, la surveillance de puissance dans les stations de base des émetteurs de ligne radio, ainsi que dans les mesures d'indication de force du signal reçu (RSSI) pour les systèmes WLAN, WiMAX et radars.

**Caractéristiques techniques détaillées :**

* **Type d'article :** Module Détecteur Logarithmique

* **Matériau :** PCB

* **Impédance d'entrée :** 50 Ohms

* **Impédance de sortie (vidéo) :** 50 Ohms

* **Fréquence de fonctionnement :** 1 MHz à 10 GHz

* **Plage de tension de sortie :** 1,6 V à 0,4 V (correspondant à -55 dBm à 0 dBm)

* **Ratio Entrée/Sortie :** -22 mV/dBm

* **Plage dynamique d'entrée :** -60 dBm à 5 dBm (Plage Dynamique Linéaire Élevée : -55 dBm à 0 dBm)

* **Tension d'alimentation :** 3,3 V à 5 V CC à 20 mA

**Votre commande comprend :**

1 x Module Détecteur Logarithmique
