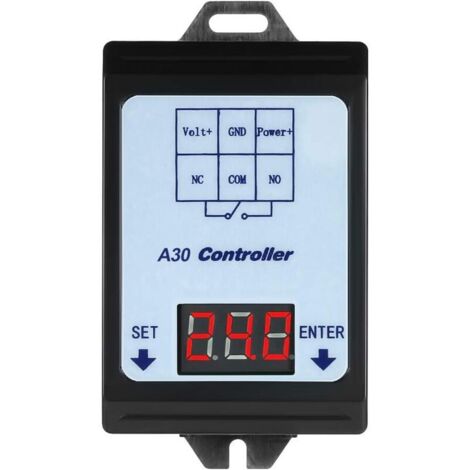

Module de Surveillance de Tension, Carte Contrôleur de Relais de Retard A30-U1 DC 0-99.9V pour la Détection de Tension de Contrôle de Sous-tension de Surtension
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
1. L'écran affiche automatiquement la valeur de tension mesurée actuelle après la mise sous tension. Appuyez sur le bouton SET pour entrer en mode de réglage et premier bit continuera à clignoter. Le premier ensemble de paramètres est la valeur de tension limite supérieure (Plage de réglage est de 0 à 9). Appuyez sur le bouton ENTER pour définir la première valeur de bit. Appuyez à nouveau sur le bouton SET pour sélectionner le bit suivant, appuyez sur le bouton ENTER pour modifier la valeur.
2. Appuyez Sur Le Bouton SET à La Troisième Fois Pour Sélectionner Le Dernier Bit. Ensuite, Le Premier Paramètre "Valeur De Tension Limite Supérieure" A été Défini. Appuyez Sur Le Bouton SET à La 4ème Fois Pour Définir Le Paramètre Suivant, La Valeur De Tension Limite Inférieure Dans Les Mêmes Méthodes. Remarque : sa valeur doit être inférieure à la valeur de tension limite supérieure.
3 .Le Troisième Paramètre Consiste à Définir La Valeur De Vérification De La Tension. Sa Plage De Réglage Est De -0,5 V à 0,5 V. Le 4ème Paramètre Est De Définir La Valeur De Temps Restant De L'écran D'affichage S'éteint Automatiquement. Sa Plage De Réglage Est D-0 ~ D-9, Ce Qui Signifie Qu'après 1 à 9 Minutes, L'écran S'éteindra. Remarque : d-0 signifie que l'écran restera allumé tout le temps. Le 5ème paramètre sert à définir l'état de déclenchement du relais 'ON H' ou 'ON L'.
4.'ON H' : La sortie relais s'active si la valeur de tension mesurée actuelle est supérieure à la valeur de tension limite supérieure. Il peut être appliqué au mode de décharge de la batterie. 'ON L' : la sortie relais s'active si la valeur de tension mesurée actuelle est inférieure à la valeur de tension limite inférieure. Elle peut être appliquée au mode de charge de la batterie. Entrez automatiquement l'état de détection après avoir défini les paramètres et l'écran cesse de clignoter.
Paramètres:
1.Tension de travail: 6 V-80 V CC
2.Tension mesurée: 0-99,9 V CC
3.Valeur d'étalonnage de tension: -0,5 V ~ 0,5 V
4.Temps de retard: 1 à 9 minutes ou activé (réglable)
5.Courant de travail: 4 mA à 58 mA (24 V)
6.Type de sortie: sortie de commutation de relais (pas de tension de sortie !!!)
7.Charge(Max): DC30V/30A ou AC250V/30A
8.Taille: 78*53*30 mm
Liste de colisage:
1 x Module
Caractéristiques
- MarqueGRID COOL
- Poids100 g
- MatièresABS
- CouleurMulticouleur
- Réf. ManoManoME96040407
